Modell 7
Kaskadenrinne für Infinity-Effekt bei Hanglagen-Pools
Modell 7
Kaskadenrinne für Infinity-Effekt bei Hanglagen-Pools
System für Hanglagen

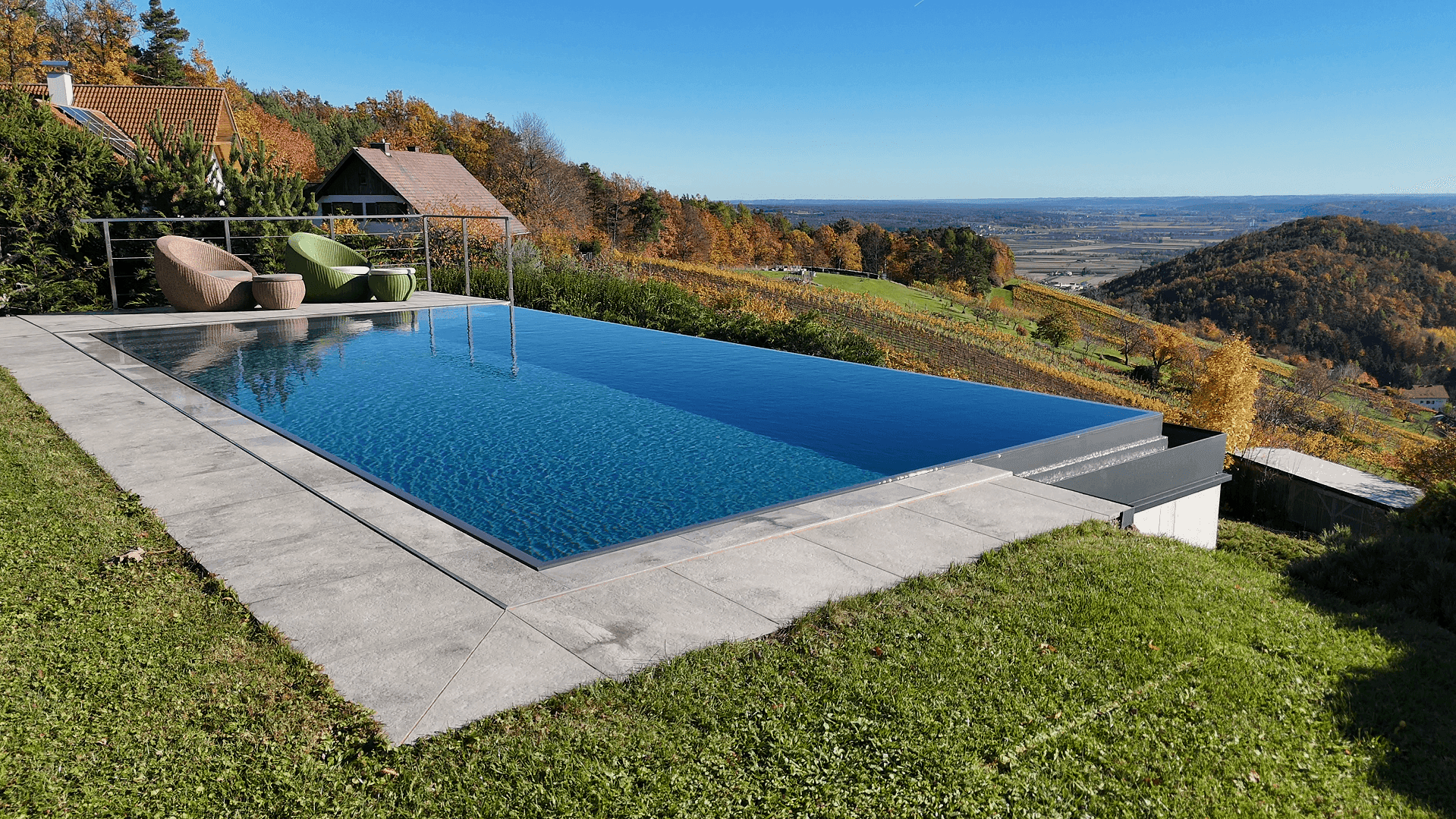

Modell 7 ist durch die tieferliegende Außenkante, welche eine freie Sicht ermöglicht,
die ideale Kombinationsrinne für Infinity-Pools in Hanglagen.
Speziell entwickelt für Hotels und hochwertige Privatpools,
erfüllt dieses System höchste Anforderungen an Stabilität, Belastbarkeit und Langlebigkeit.
Wir empfehlen die Kaskadenrinne Modell 7 in Kombination
mit Modell 4, Modell 5 oder Modell 6, welche umlaufend um
das Becken ausgeführt werden können.
Zwei Varianten – für unterschiedliche Beckengrößen
Variante 1
2 m Länge | 30 cm Breite | 30 cm Höhe
Gewicht: ca. 45 kg pro laufendem Meter
Geeignet für Privat-, Hotel- und öffentliche Anlagen
Variante 2
2 m Länge | 35 cm Breite | 30 cm Höhe
Gewicht: ca. 45 kg pro laufendem Meter
Geeignet für Privat-, Hotel- und öffentliche Anlagen
Beide Varianten werden serienmäßig in 2-Meter-Elementen geliefert.
Präzise Höhenjustierung durch werkseitig eingegossene Justierschrauben
• Serienmäßig mit 4 höhenverstellbaren Justierschrauben pro Element
• Optional mit 16 höhenverstellbaren Schrauben für Zuschnitte und individuelle Anpassungen
Somit lässt sich die Rinne exakt auf Oberkante Fertigbelag einstellen – auch bei großflächigen Anlagen.
Optimale Oberflächenreinigung durch strömungsoptimierte Überlaufkante
Die Überlaufkante weist eine definierte 2 mm breite Strömungskante auf.
Diese Kantenausbildung gewährleistet, dass der an der Wasseroberfläche befindliche Oberflächenschmutz gezielt und vollständig über die Kante in die Überlaufrinne abgeführt wird.
Das sorgt für eine optimale Oberflächenabsaugung und eine dauerhaft saubere Wasserlinie – selbst bei hoher Nutzerfrequenz.
Sauberer Folienanschluss durch eingegossene Folienprofile
• Serienmäßig mit eingegossenem PVC-Folienprofil für eine homogene und dauerhafte Folienfixierung
• Optional auch mit FPO-Profil lieferbar
Für maximale Dichtigkeit und langfristige Betriebssicherheit.
Ortbetonboden mit Gefälle für stabile und nahezu selbstreinigende Rinnen
• Lieferung ohne Rinnenboden
• Integrierte Stahlarmierung
• Aufnahme zur mechanischen Fixierung am Beckenkopf mittels Schraubanker
• Optimale Verbindung mit dem Baukörper
Der Rinnenboden wird bauseits mit Ortbeton hergestellt.
Im gleichen Arbeitsgang kann ein Gefälle zu den Abflüssen eingebracht werden.
Ihre Vorteile:
Keine umlaufende Ringleitung erforderlich
Reduzierter Installationsaufwand
Nahezu selbstreinigende Wirkung durch integriertes Gefälle
WICHTIGER ANWENDUNGSHINWEIS! ⚠️
Modell 7 ist nicht für den Einsatz als einseitige Überlaufrinne geeignet. Aufgrund der reduzierten Rinnenhöhe auf der Hangseite kann das überlaufende Wasser dort nicht vollständig aufgenommen werden. Zusätzlich verringert das Gefälle am Rinnenboden die effektive Rinnenhöhe weiter. Dies kann zu einem Überlaufen der Rinne und zu erhöhten Wasserverlusten führen.
Aus diesem Grund darf Modell 7 ausschließlich in Kombination mit Modell 4, Modell 5 oder Modell 6 eingesetzt werden. Diese Modelle übernehmen die Hauptaufnahme des anfallenden Wassers im begehbaren Bereich und entlasten die hangseitige Rinne (Modell 7) zuverlässig.
Maße & Empfehlungen pro Variante (Preise im Partnerbereich).
| Länge: | 200 cm |
| Breite: | 30 cm |
| Höhe: | 30 cm |
Modellbezeichnung: M7 B30H30
Gewicht: ca. 30 kg pro laufendem Meter
| Länge: | 200 cm |
| Breite: | 30 cm |
| Höhe: | 35 cm |
Modellbezeichnung: M7 B30H30
Gewicht: ca. 30 kg pro laufendem Meter
Zubehör
Von Montageelementen bis zu Verbindungsteilen – unser Zubehör sorgt für eine einfache Installation und eine dauerhaft zuverlässige Funktion des AquaLite-Überlaufrinnensystems.
Distanzauflager
Flexible Höhenanpassung für Steineinlagen
Die Distanzauflager sind serienmäßig in Winkel-Form hergestellt, um den Abstand wasserseitig sowie außenbelagseitig mit 8 mm laut Norm zu gewährleisten, dies hat den Vorteil, dass das Wasser vom Pool optimal in die Überlaufrinne einfließen kann. Weiters können die Auflager in der Höhe reduziert werden um die Standardstärken der Steinbeläge von 2 cm auf 2,5 cm bis max. 3 cm anzupassen. Dies hat den Vorteil dass der Belag in der Rinne zu dem Belag außen nahezu auf dem gleichen Niveau angepasst werden kann.
Die Auflager sind Chemie beständig, PVC verträglich und geräuscharm.
Die Distanzauflager sind auf Silikonbasis hergestellt, um den Stein eine rutschfeste Auflage in der Rinne bei entsprechenden bauseitigen Belagszuschnitt zu gewährleisten.
Auflagerstärke höhenjustierbar H 20 mm, H 15 mm oder H 10 mm,
für Steineinlagen-Höhe H 20 mm, H 25 mm oder H 30 mm
max. Auflagerabstand 30 cm
Stückzahl bei Steineinlage 60 cm
Abschlussleiste
Präziser Abschluss. Dauerhafter Schutz.
Speziell abgestimmte Abschlussleiste für einen präzisen und technisch sauberen Übergang zwischen Überlaufrinne und angrenzender Konstruktion.
• Widerstandsfähige Oberflächenausführung
U-Profil Alueloxiert mit einer Zusatzbeschichtung auf 25 μm.
Die Beschichtung schützt dauerhaft vor Korrosion, Witterungseinflüssen und chemischer Belastung im Poolbereich.
Warum 25 µm Eloxal sinnvoll ist
Standard innen: ~10–15 µm
Außen empfohlen: ≥20 µm
25 µm = hohe Witterungsbeständigkeit
• UV-stabil
• korrosionsfest
• weniger Fleckenbildung
• U-Profil in 2 Breiten erhältlich
L: 2 Meter
15 / 10 / 15
15 / 15 / 15
Mechanische Fixierung
Befestigungsmaterial
für die mechanische Fixierung der Rinnenelemente am Beckenkopf
Pro Rinnenelement:
2 Stück Schrauben: HILTI HUS3_h 6 L 80
2 Stück Beilagscheiben: HILTI A10, 5/40 Zn HV200 ISO 7089
4 Stück Baustahleisen: L = 15cm, D = 8mm
Geräuschunterdrückungsplatte
Effektive Reduzierung von Ablaufgeräuschen
Geräuschunterdrückungsplatte für Überlaufrinnen
Die speziell entwickelte Geräuschunterdrückungsplatte reduziert Ablaufgeräusche in Überlaufrinnen nahezu vollständig. Sie verschließt den Ablaufbereich der Rinne gezielt und sorgt durch das beidseitige Wehr für ein deutlich ruhigeres und kontrollierteres Ablaufverhalten.
Die Platte wird vor Ort an die jeweilige U-förmige Rinne angepasst und kann dadurch universell bei unterschiedlichsten Ablaufrinnen eingesetzt werden. Das System ist flexibel einsetzbar, montagefreundlich und speziell dafür ausgelegt, störende Holler- und Strömungsgeräusche wirksam zu minimieren.
