Das patentierte Aqualite-Überlaufrinnensystem

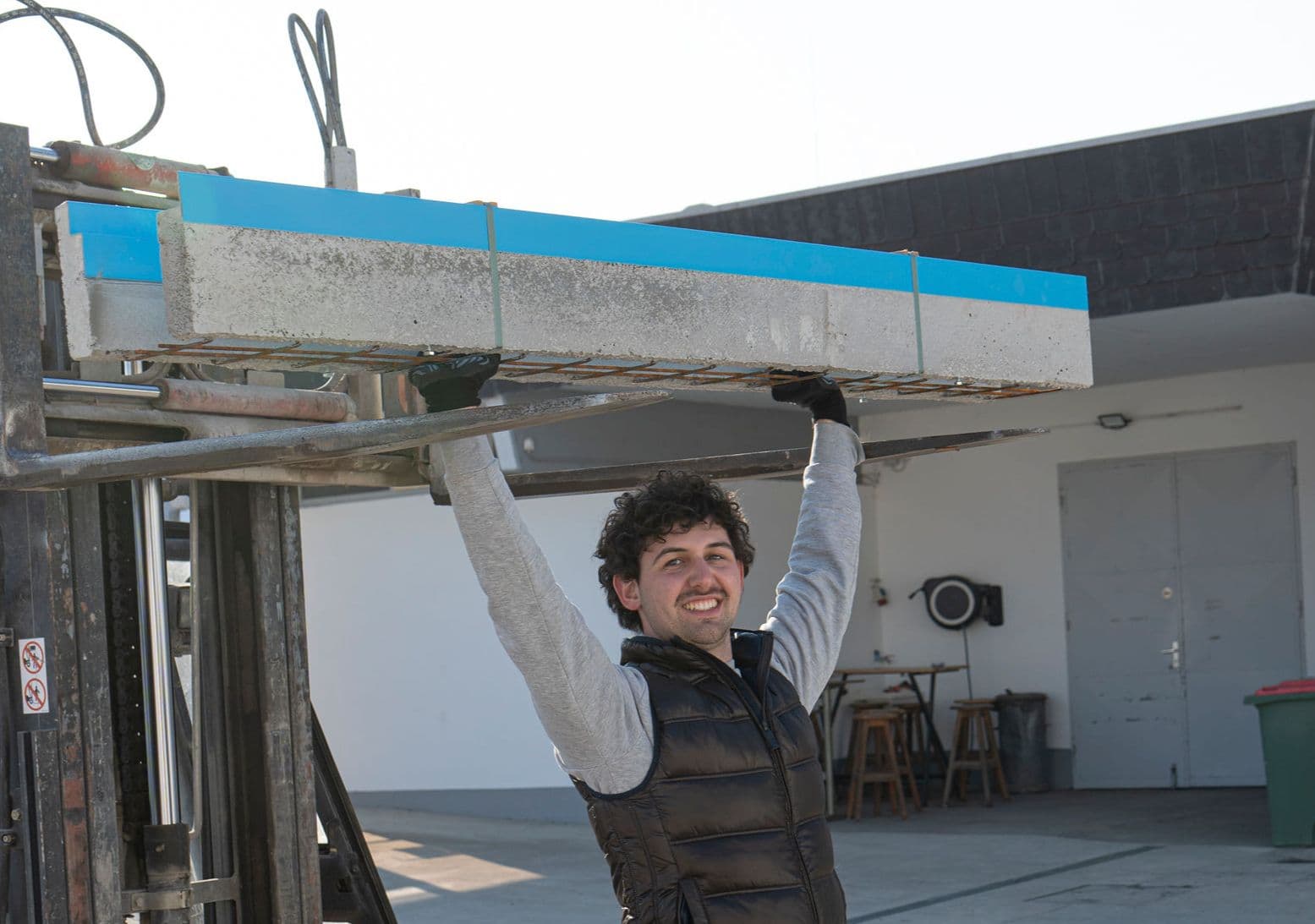

Das Aqualite-Überlaufrinnensystem setzt neue Maßstäbe im Poolbau. Dank modernster Fertigungstechnologie entstehen präzise Massivfertigteile aus einer spezialoptimierten Betonrezeptur in Leichtbauweise – inklusive aller wesentlichen Systemkomponenten, bereits werkseitig integriert.
Unsere Modelle
Entdecke das passende Rinnensystem für dein Projekt. Wähle aus verschiedenen Varianten und Größen und finde zu jedem Modell alle wichtigen Details sowie hilfreiche Hinweise zur einfachen Installation.
Ausführung für Rinnenrost

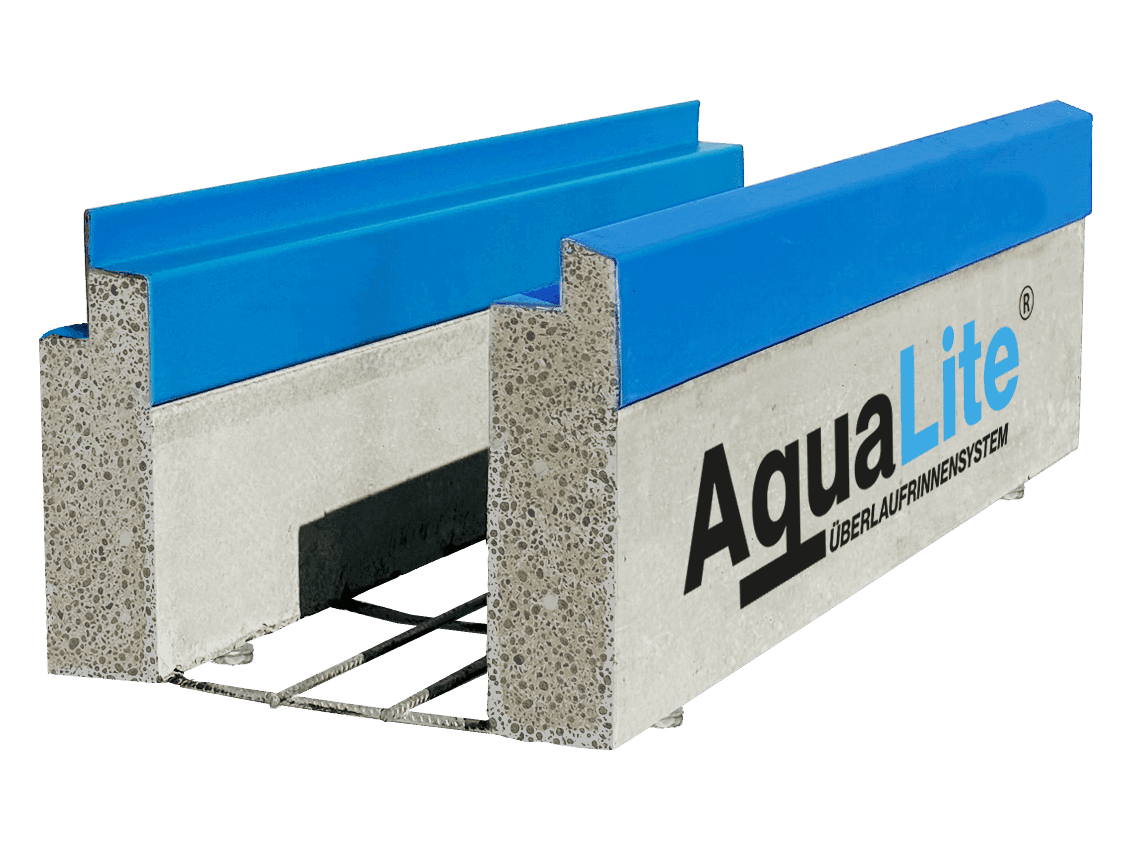

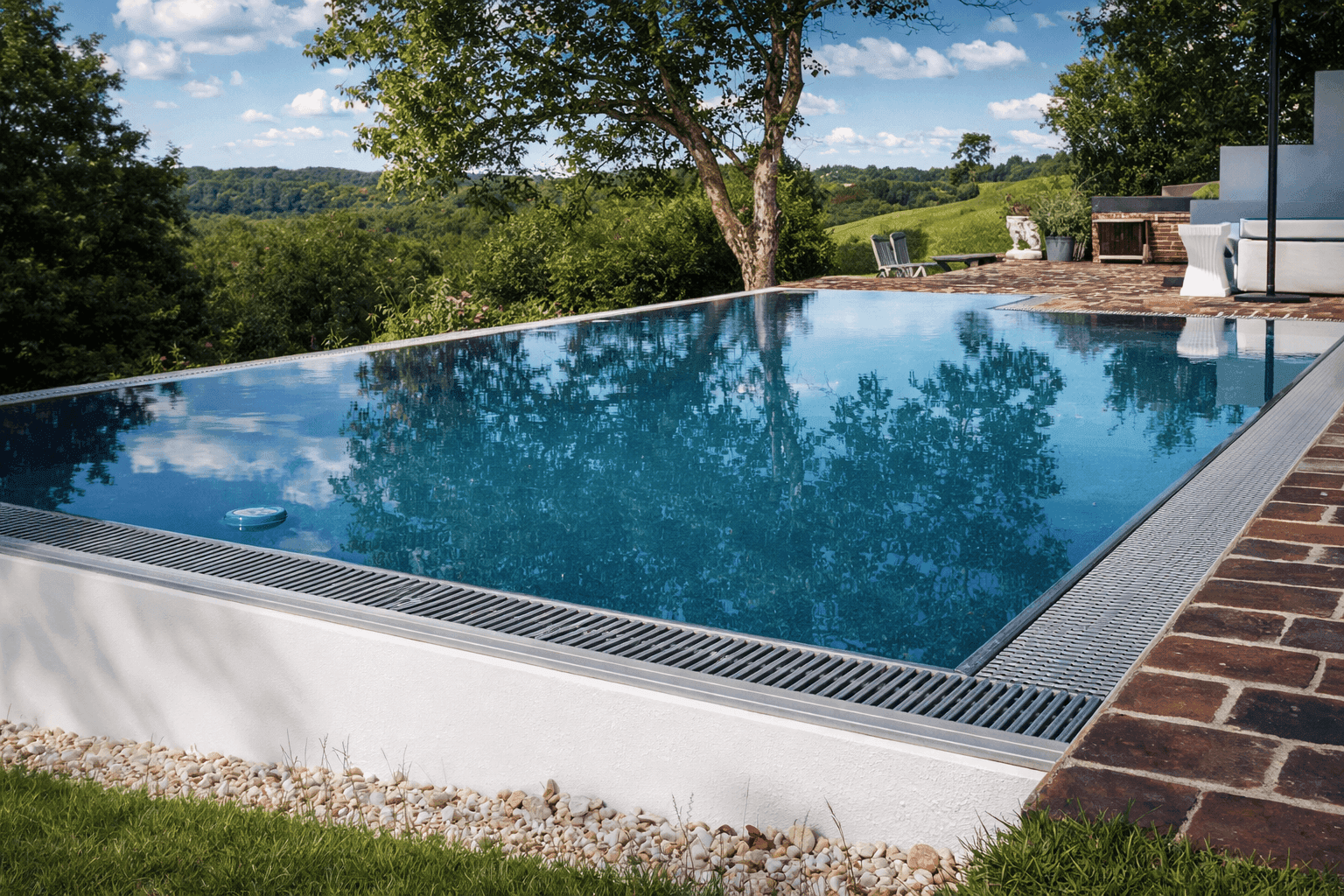

Das Modell 1 ist die ideale Lösung für Schwimmbäder mit Überlaufrinne und Rinnenrost ohne Griffkante.

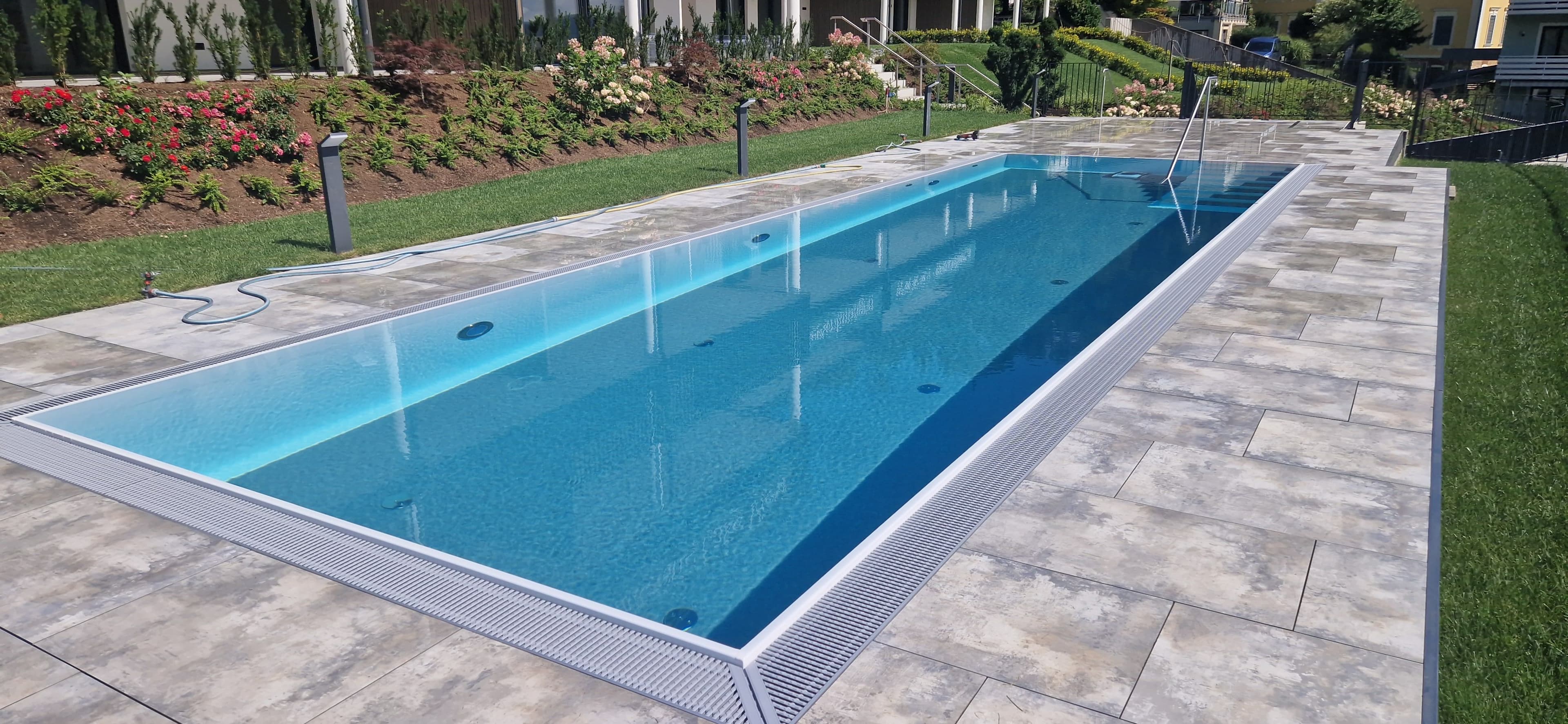

Ausführung für Rinnenrost
mit Griffkante

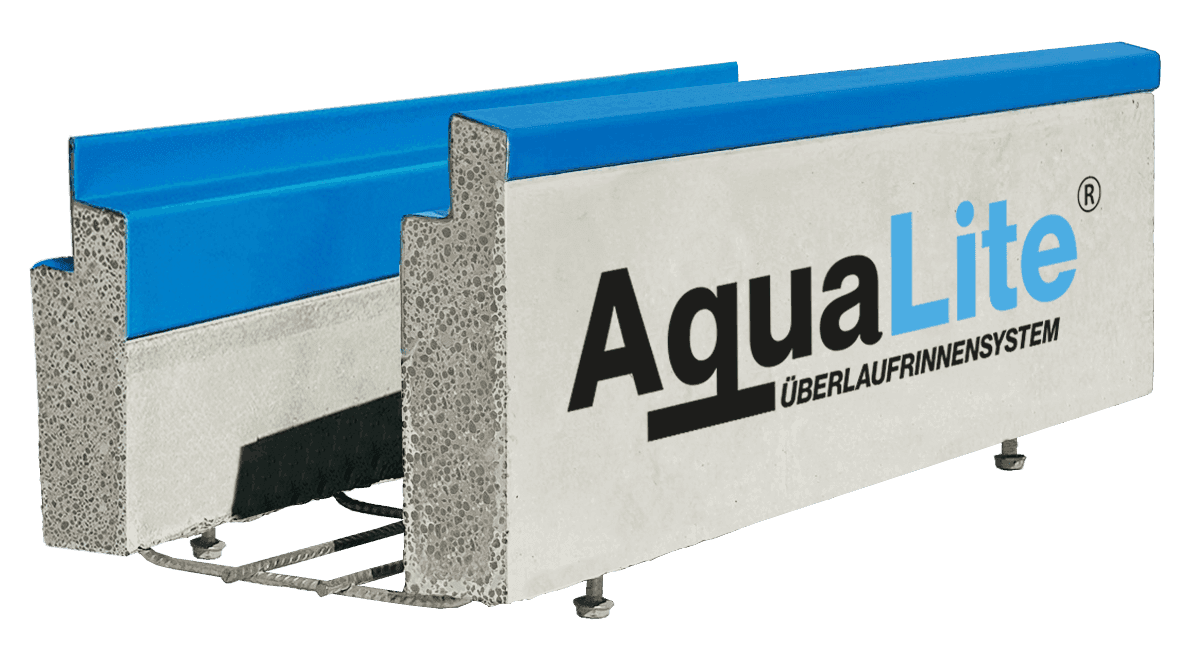

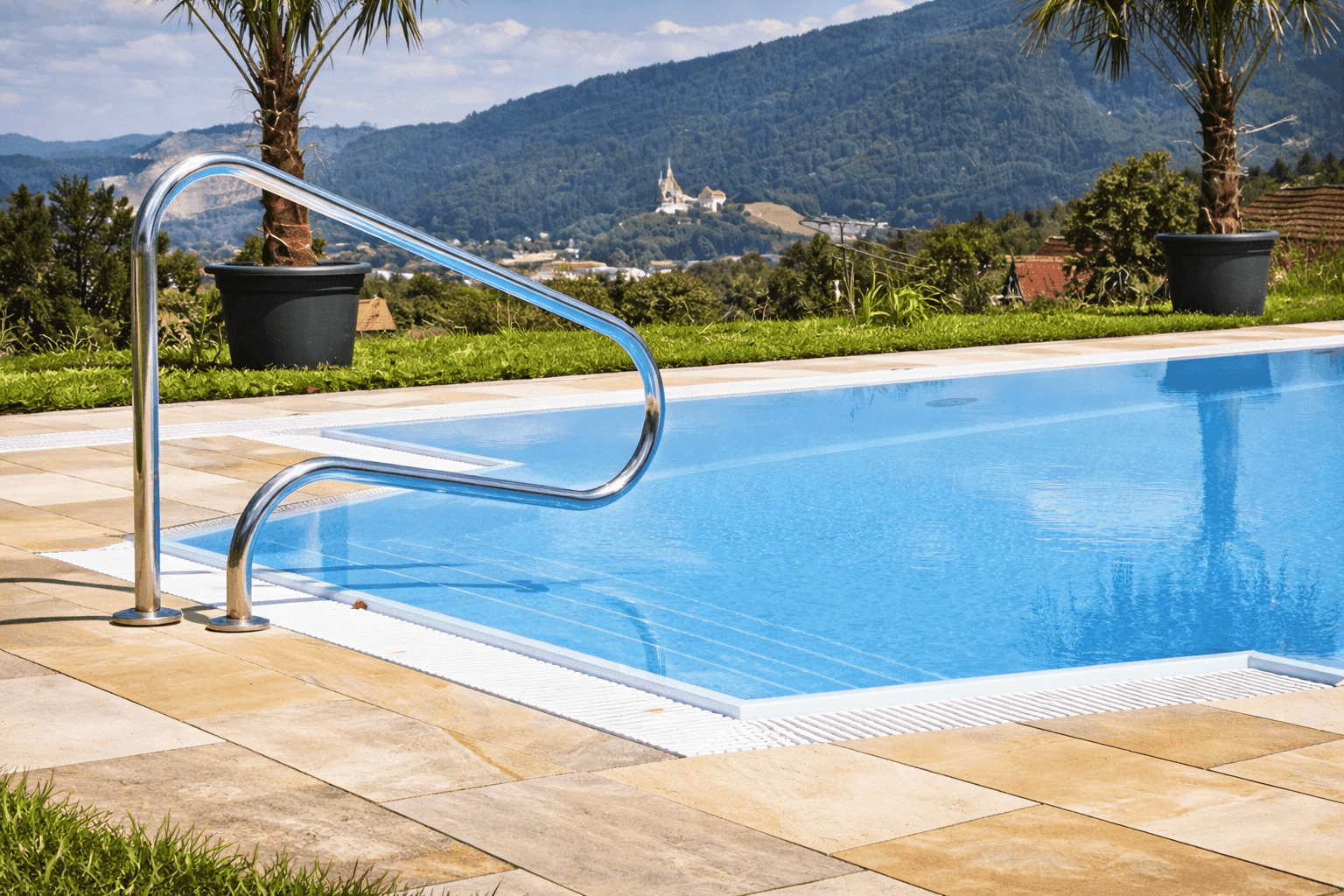

Das Modell 2 ist die ideale Lösung für Schwimmbäder mit Überlaufrinne und Rinnenrost mit Griffkante.
Ausführung für Steineinlage

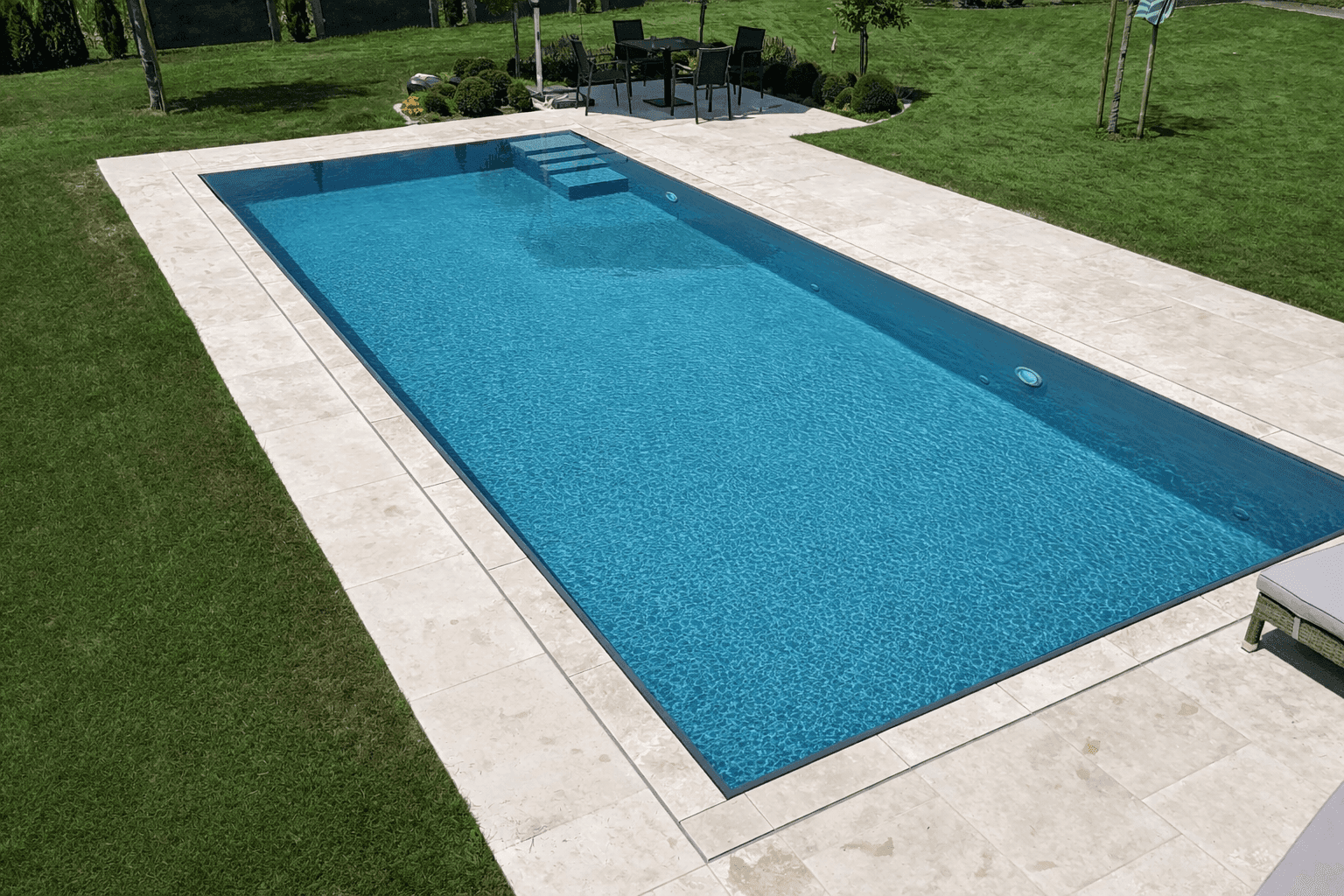

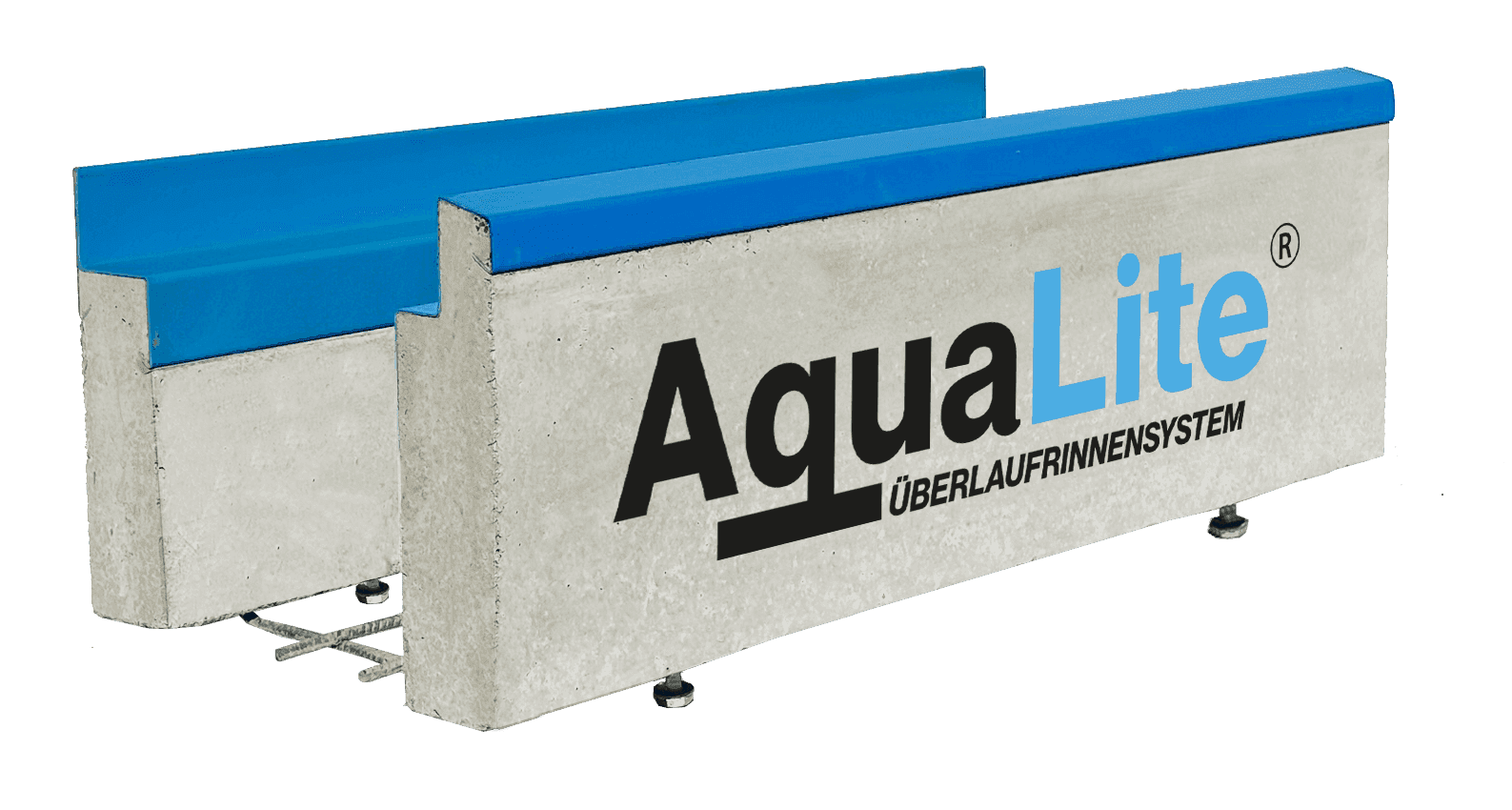

Das Modell 3 ist die ideale Lösung für Schwimmbäder mit Überlaufrinne und Steineinlage mit dem gleichen Belag wie die Terrasse.
XXL - Ausführung für Rinnenrost
kombinierbar mit M7

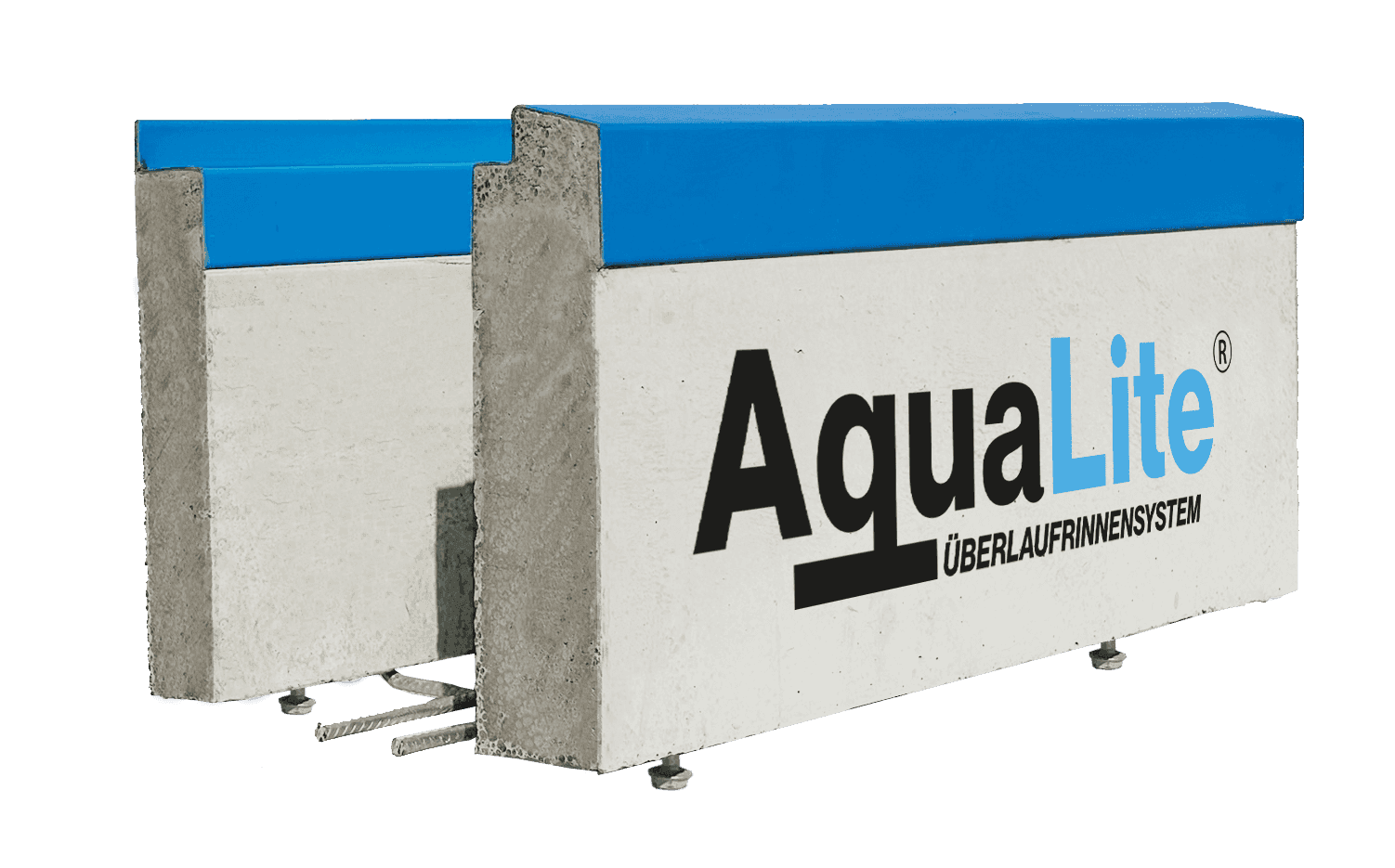

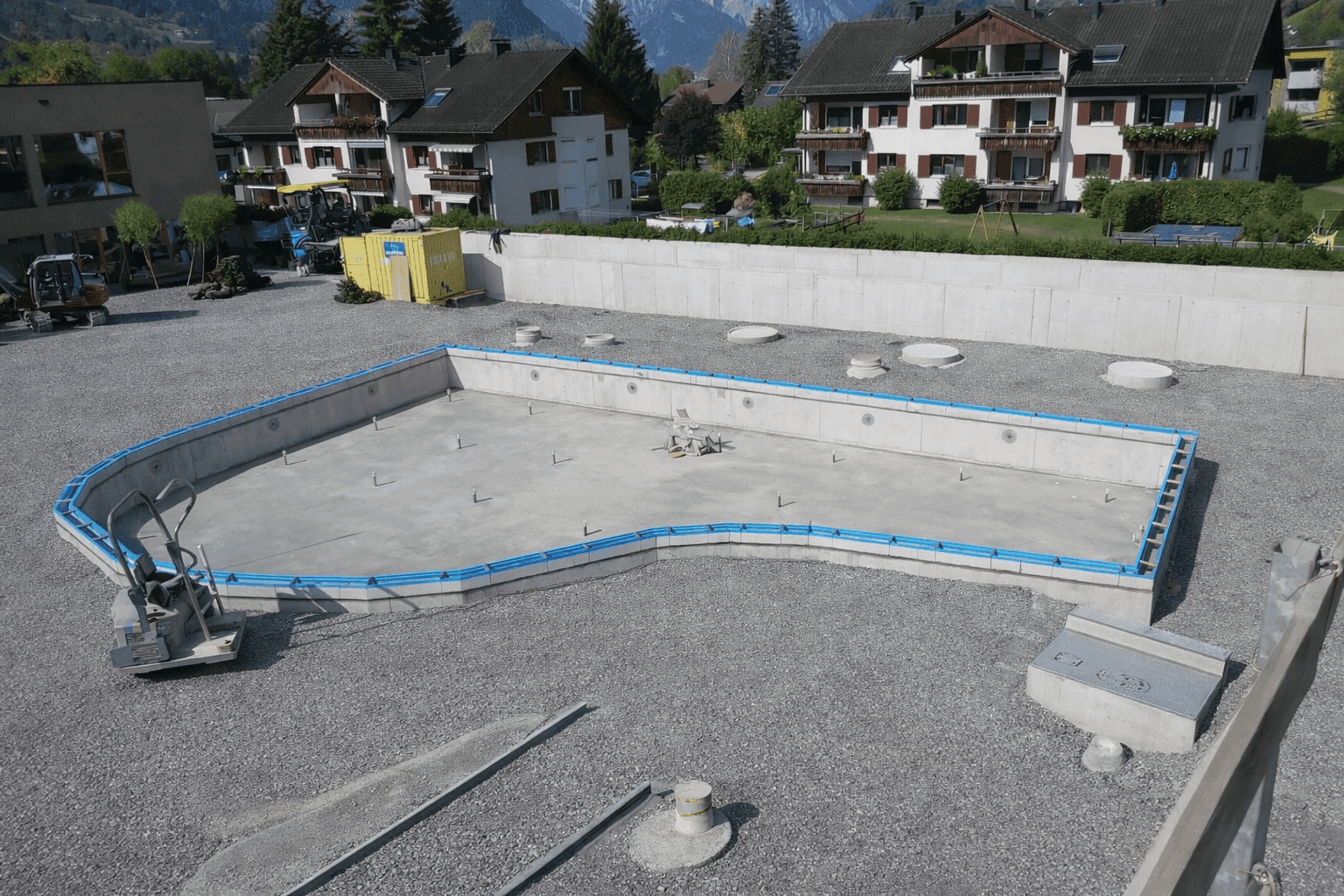

Das Modell 4 ist die ideale Lösung für gewerbliche Schwimmbäder mit Überlaufrinne und Rosteinlage ohne Griffkante.
XXL - Ausführung für Rinnenrost
mit Griffkante
kombinierbar mit M7

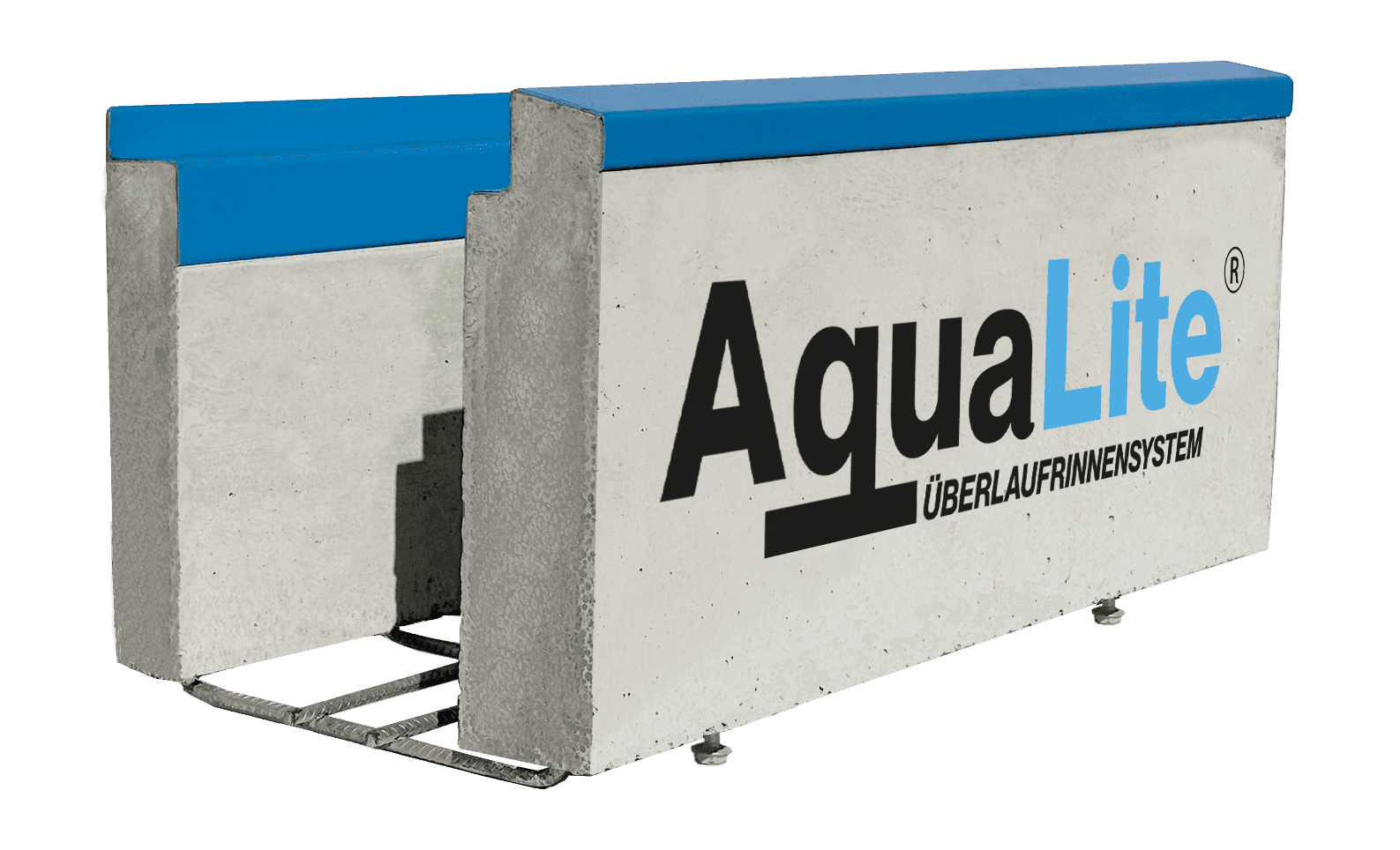

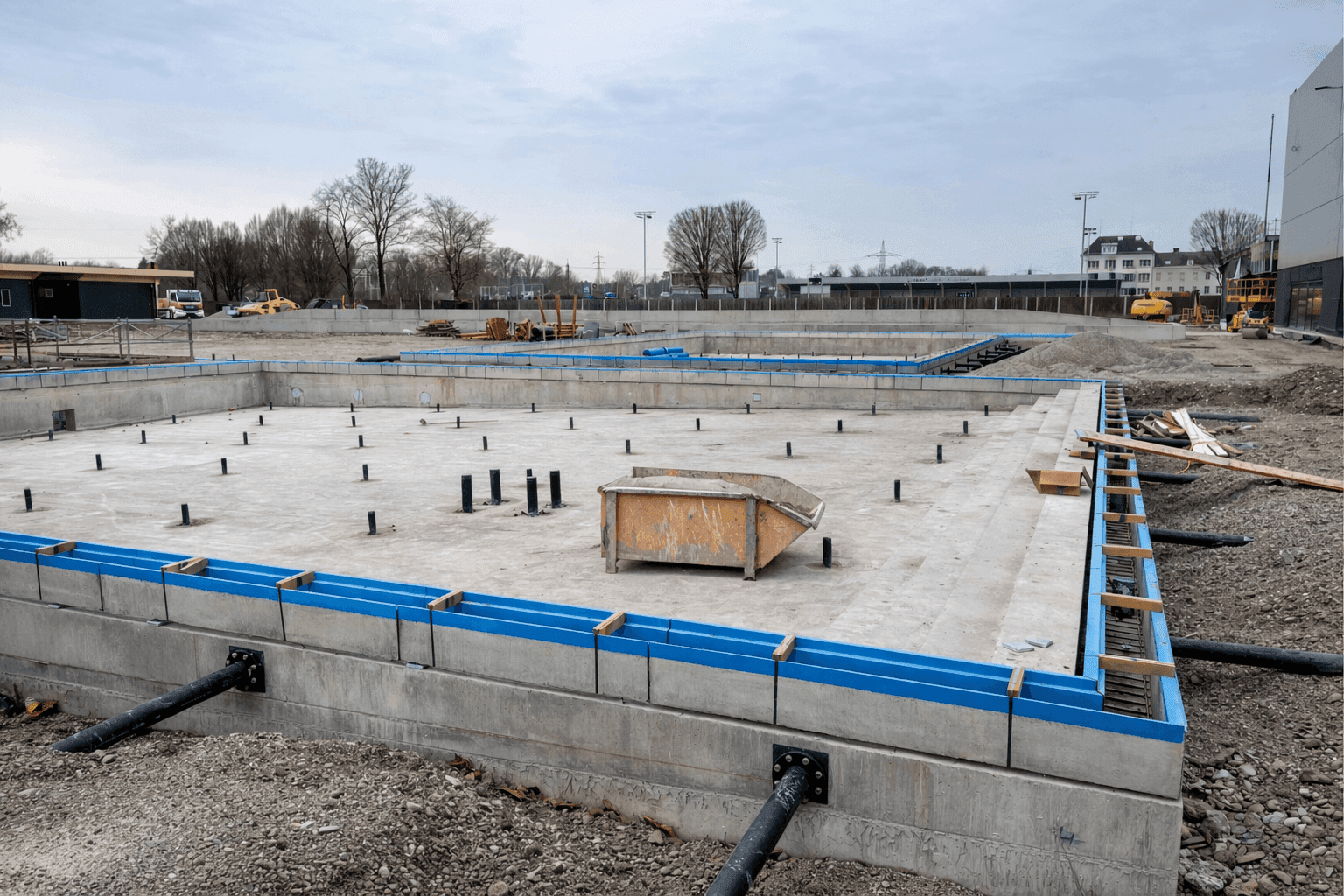

Das Modell 5 ist die ideale Lösung für gewerbliche Schwimmbäder mit Überlaufrinnen und Rinnenrost mit Griffkante.

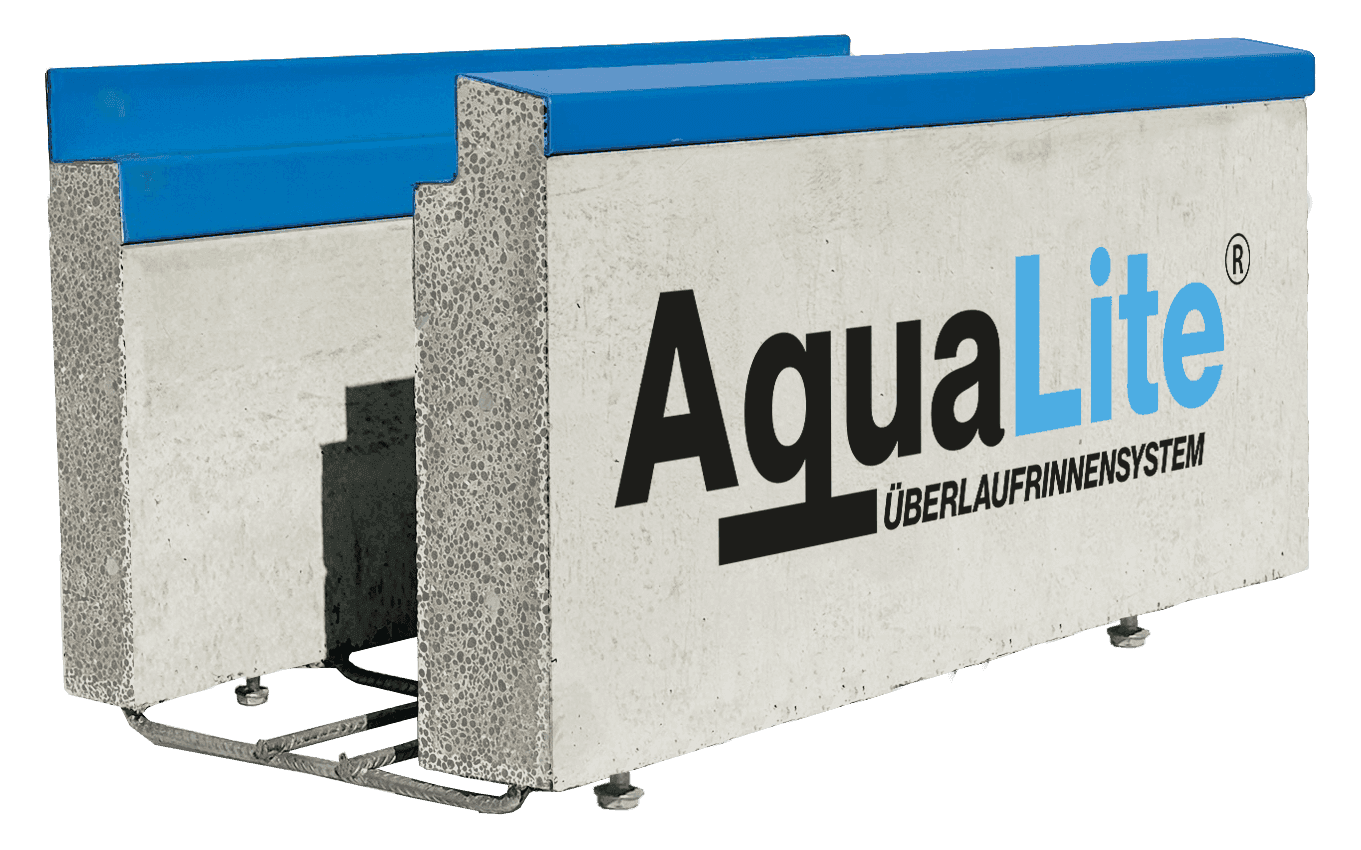

XXL - Ausführung für Steineinlage
kombinierbar mit M7

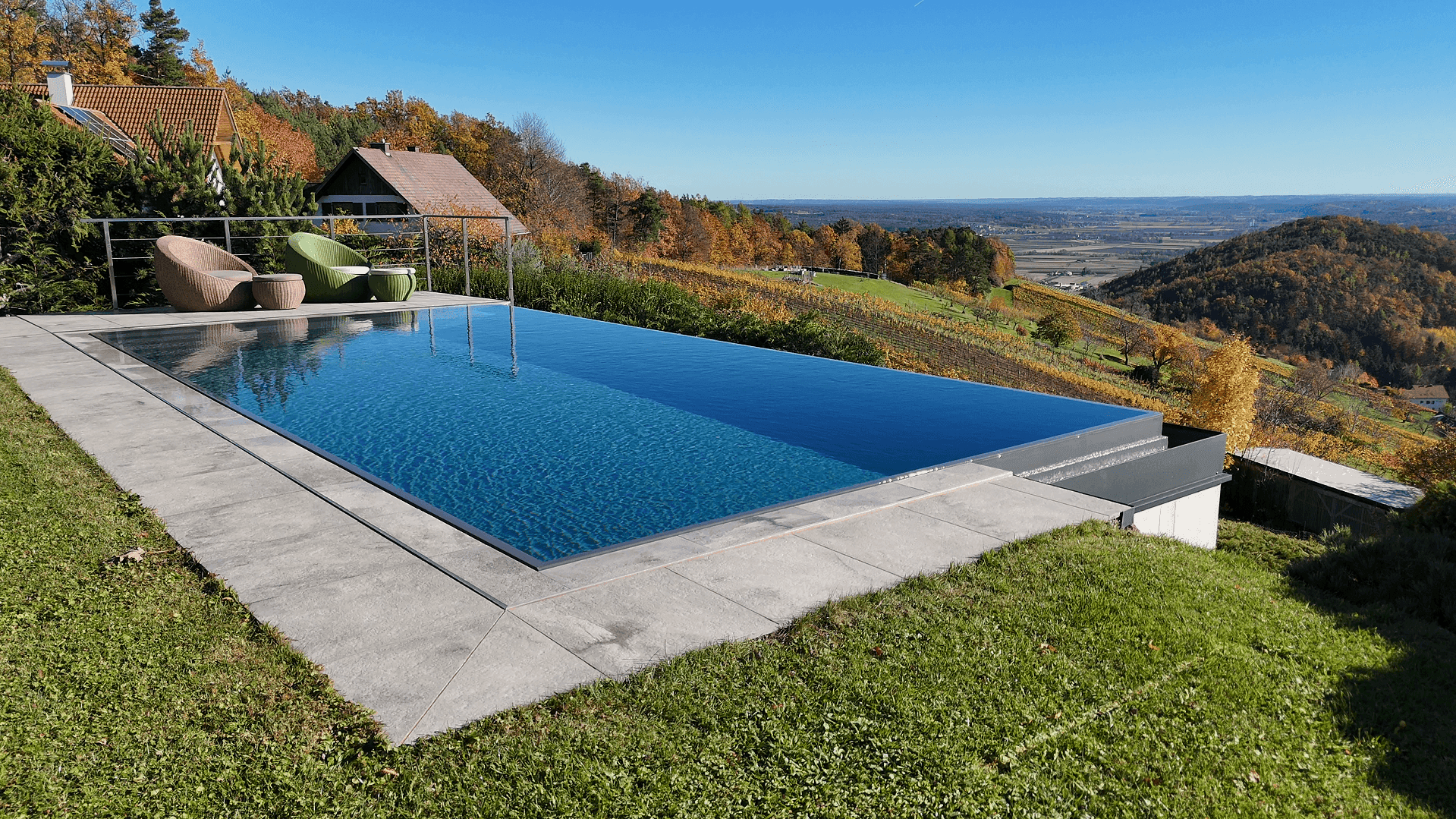

Das Modell 6 lässt sich ideal mit Modell 7 für Hanglagen kombinieren. Ideal für Private sowie Gewerbliche Infinitypools.

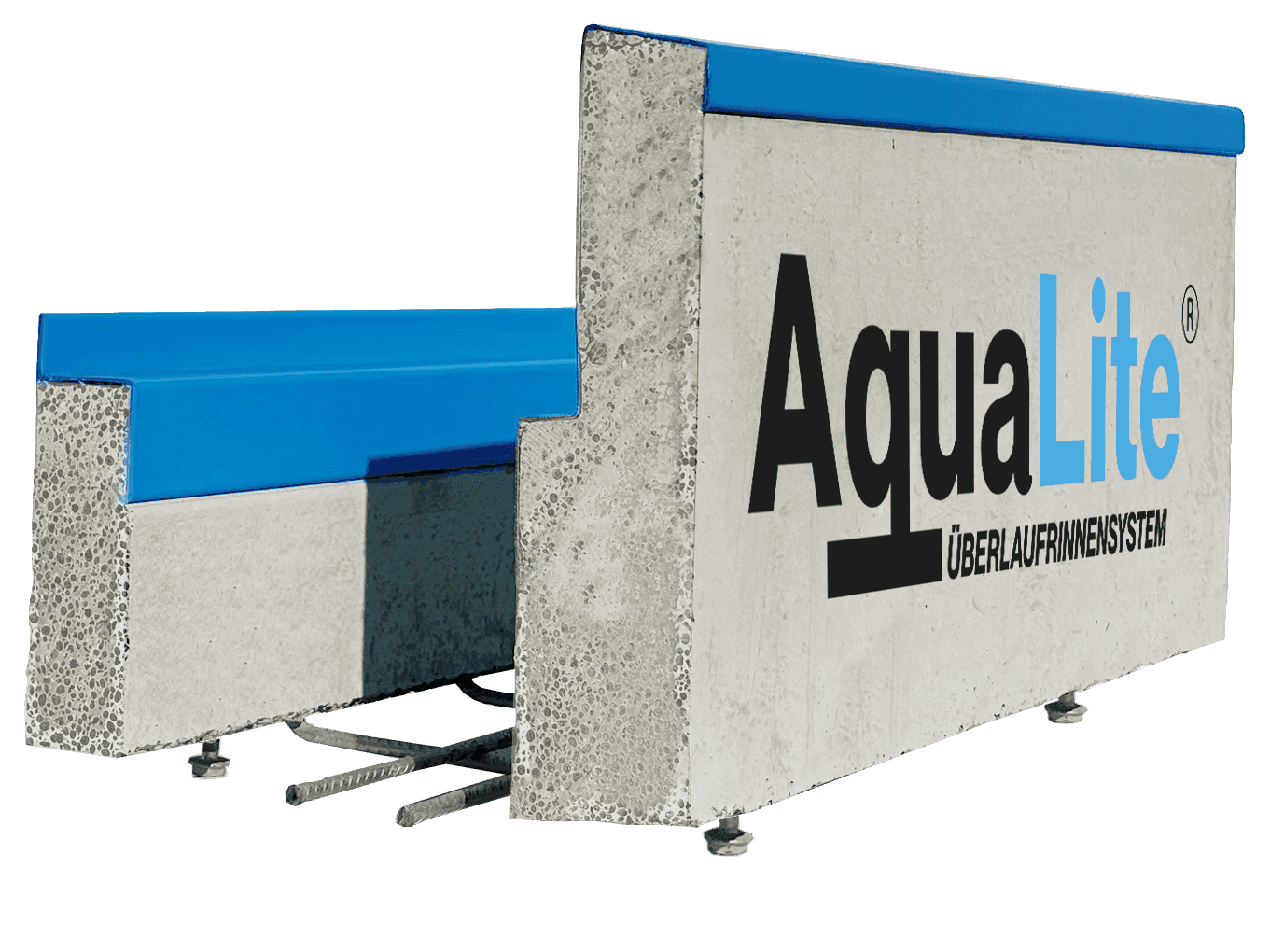

Kaskadenrinne
kombinierbar mit M4 / M5 / M6

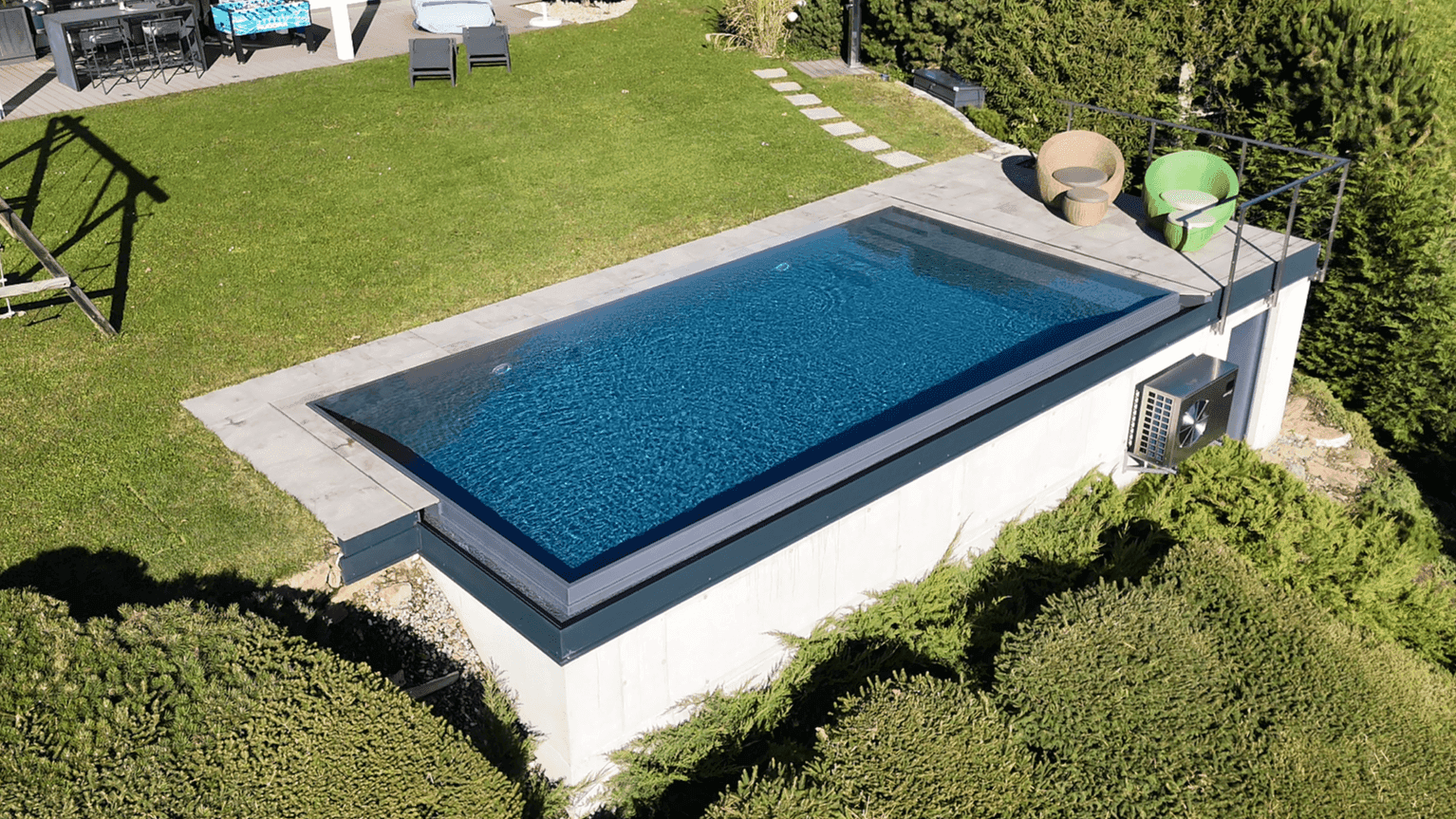

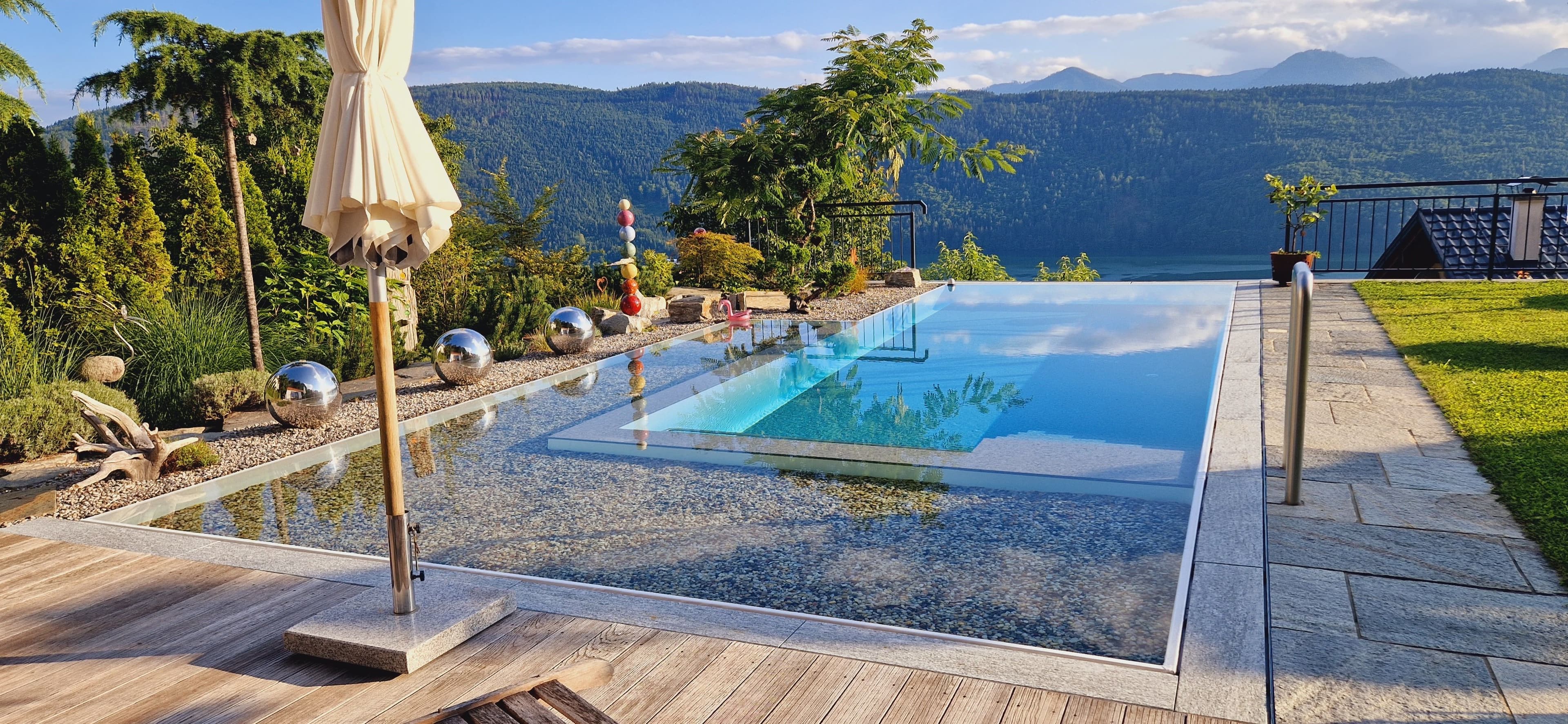

Modell 7 ist durch die tieferliegende Außenkante, welche eine freie Sicht ermöglicht, die ideale Überlaufrinne für Infinity-Pools in Hanglagen und lässt sich ideal mit M4, M5 und M6 kombinieren.
Fliesenbecken
Beschichtete Becken

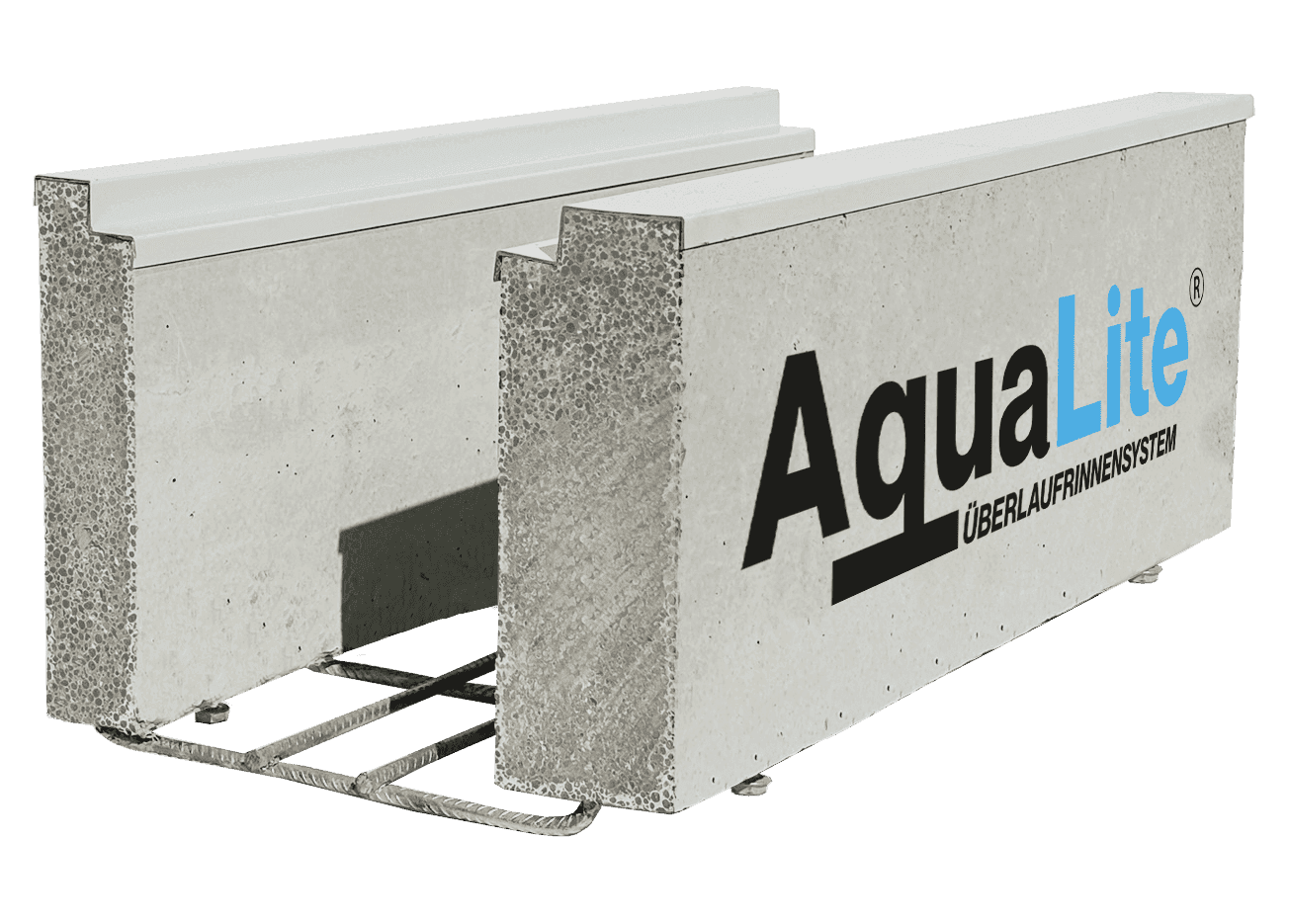

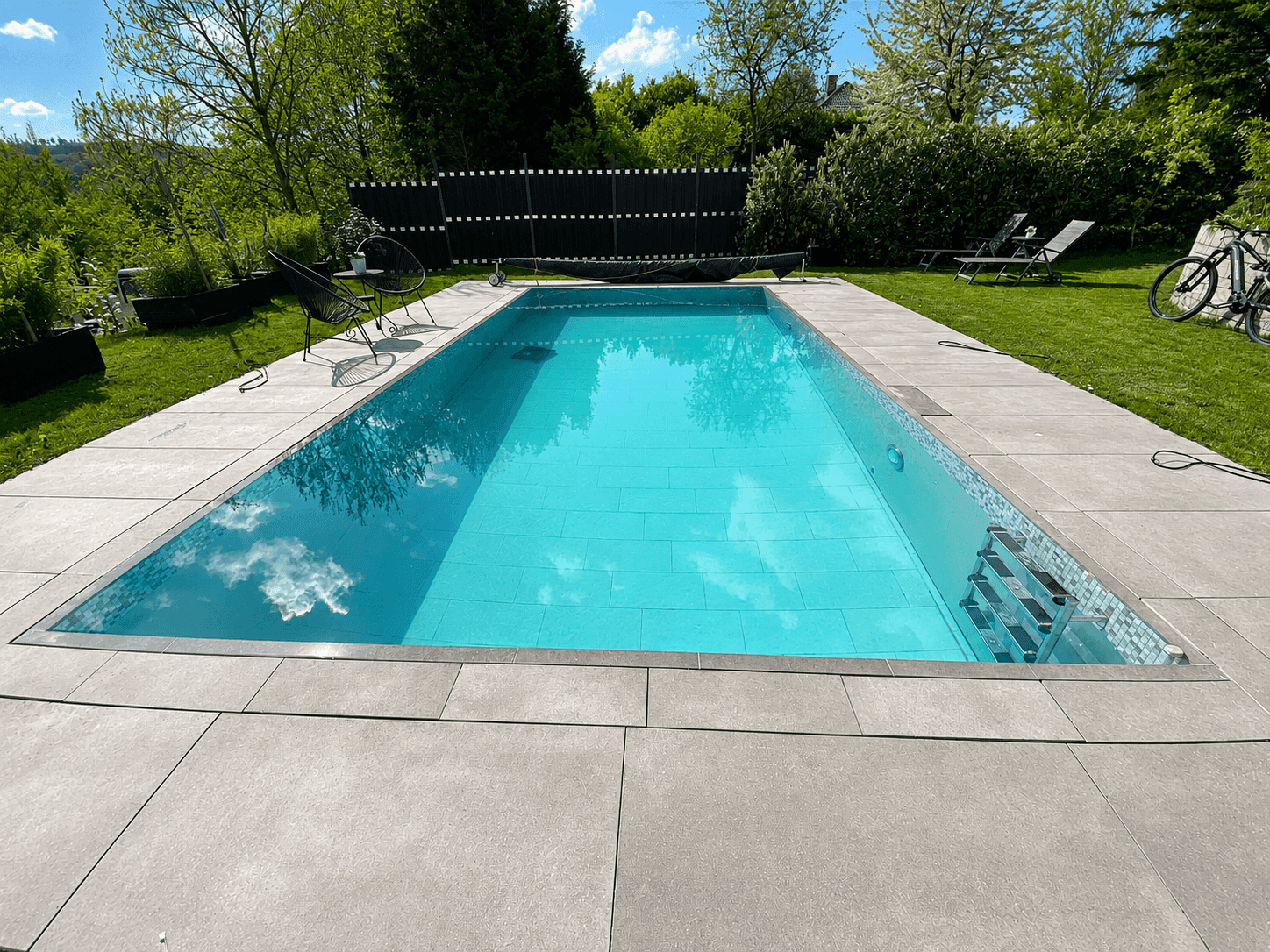

Das Modell 8 ist die ideale Überlaufrinne für Fliesen- und beschichtete Becken. Ohne integriertes Folienprofil, mit gerader Strömungskante für eine präzise und saubere Montage.
auf Anfrage

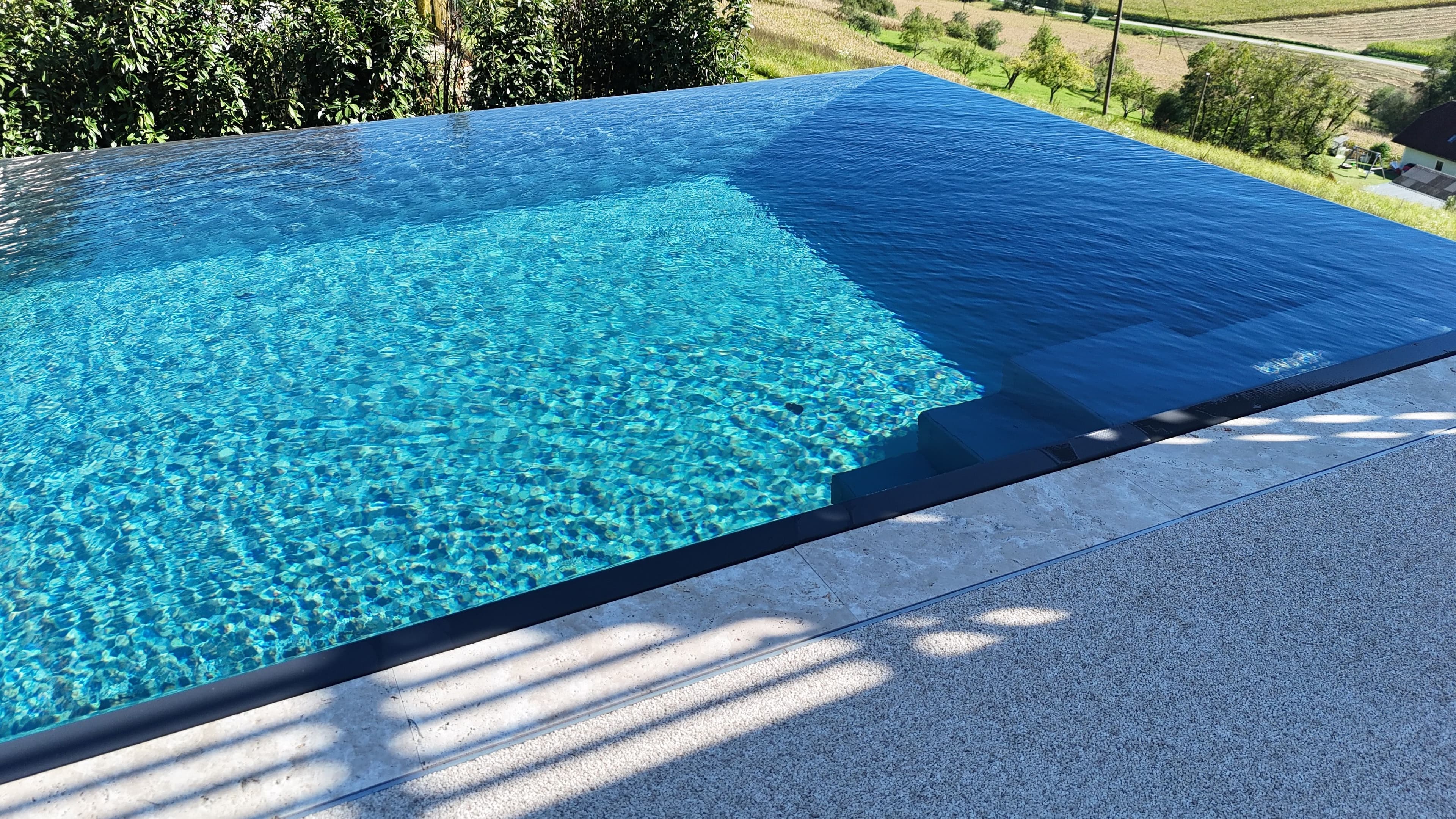

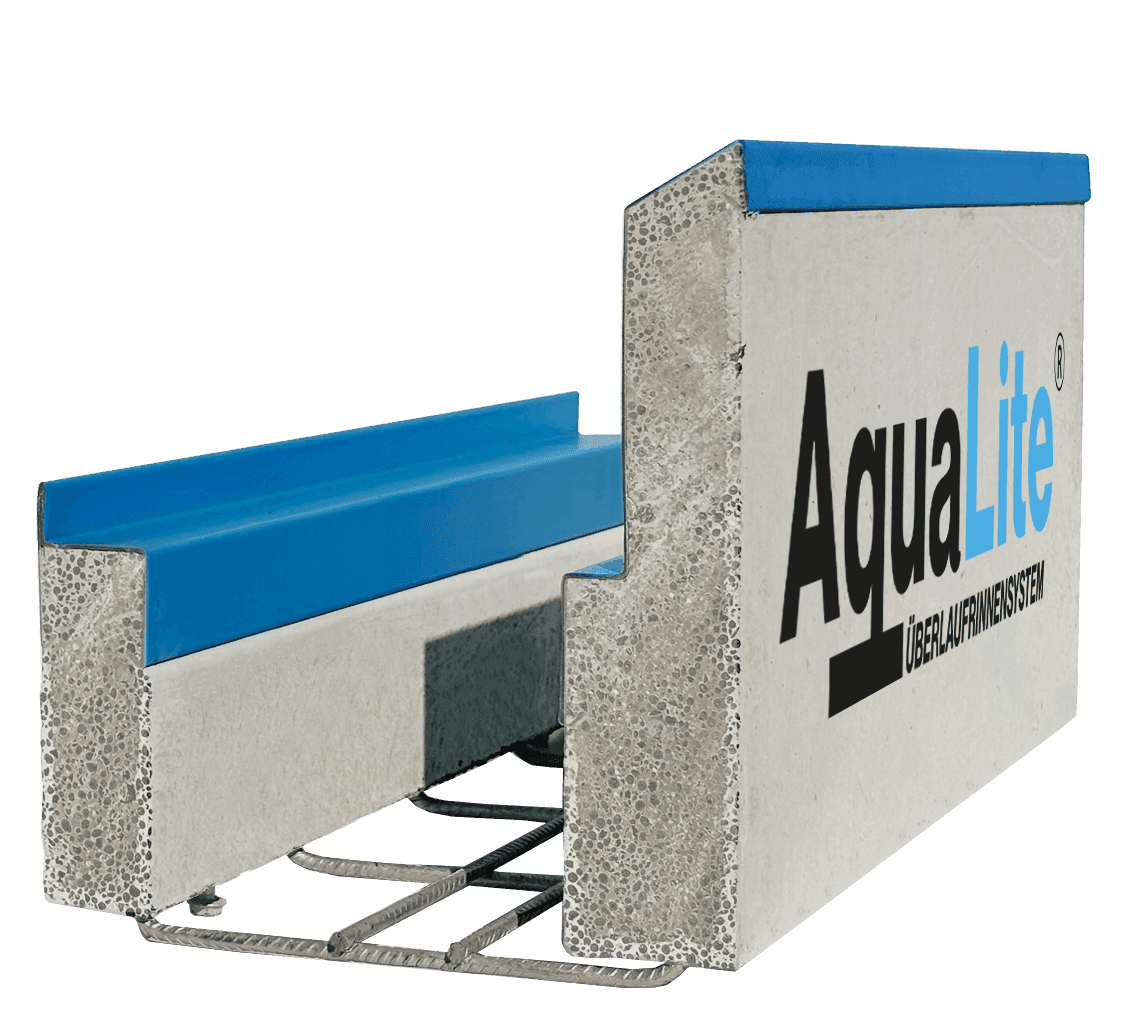

Sondermodell
Zubehör
Das speziell entwickelte Zubehör ergänzt das patentierte AquaLite-Überlaufrinnensystem optimal und sorgt für eine präzise, sichere und langlebige Installation. Alle Komponenten sind perfekt auf das System abgestimmt und unterstützen eine effiziente Montage sowie eine dauerhaft zuverlässige Funktion der Überlaufrinne.

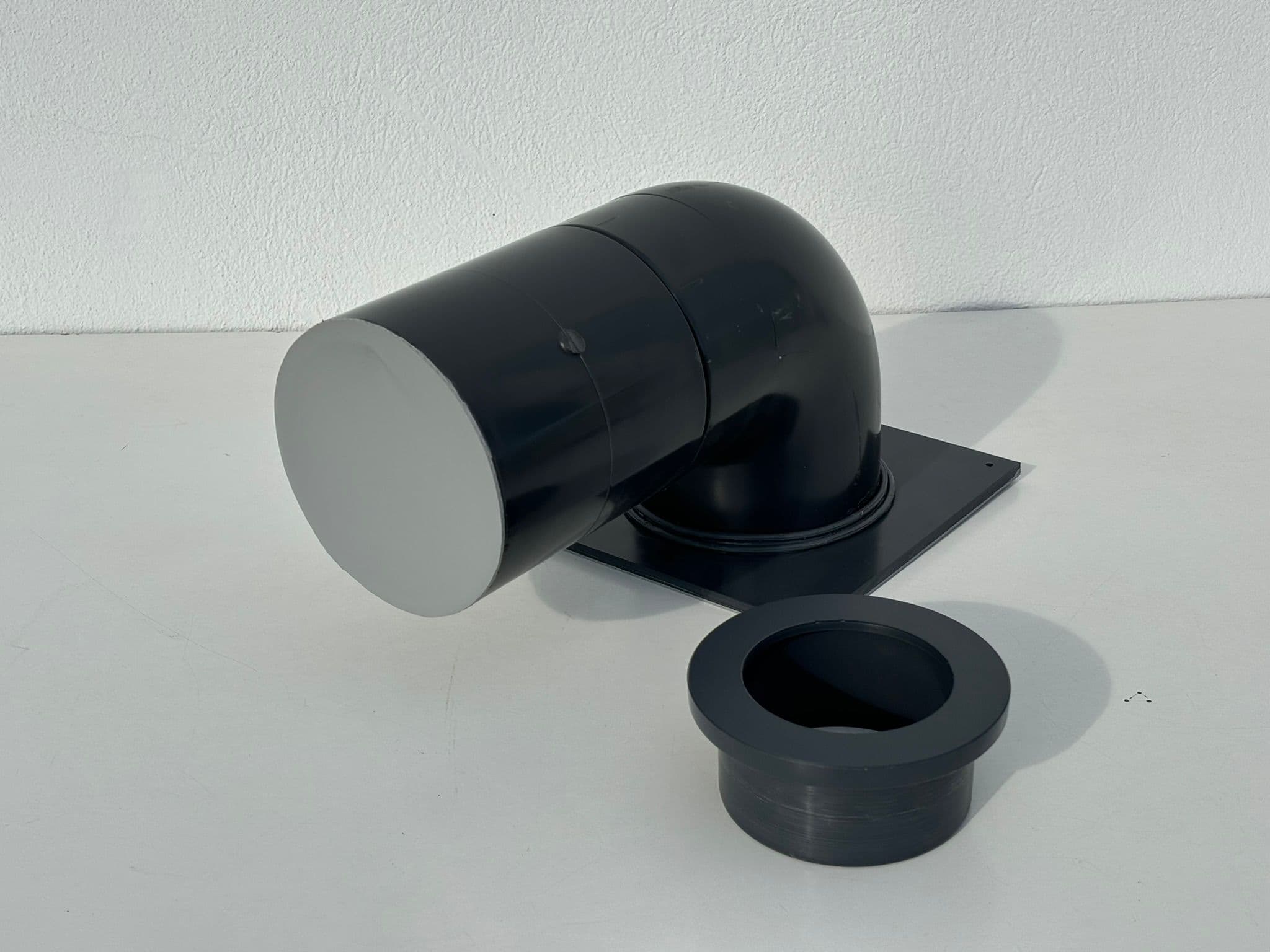

Ablauf DA110 inkl. Bundbuchse
Entwässerungsanschluss
Rinnenablauf senkrecht:
DN 110 inkl. Anschlussmuffe für das Anschlussteil zur Folienanbindung sowie Muffe zur Weiterführung des Ablaufrohres, inkl. Montageplatte mit integrierter Schutzfolie
Bundbuchse / Anschlussteil zu Rinnenablauf PVC-U
Höhenverstellbares PVC-Rohr zur Anpassung an unterschiedliche Einbauhöhen, mit integrierter breiter Fläche zur fachgerechten Abdichtung von Folienbahnen.

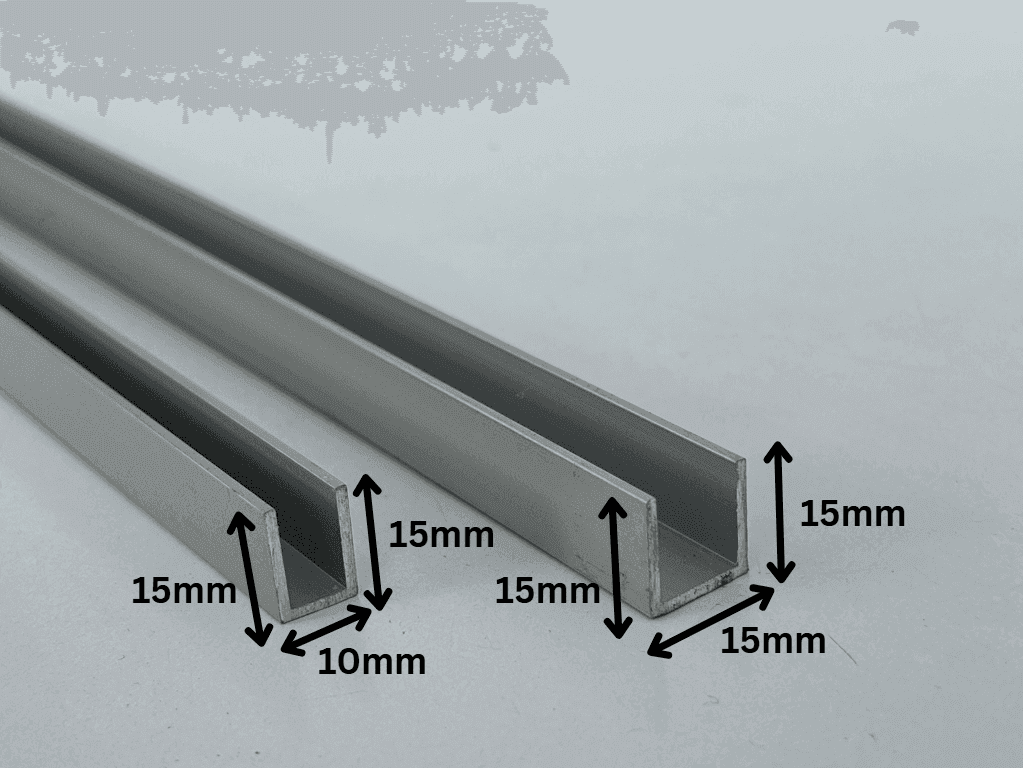

Abschlussleiste
Präziser Abschluss. Dauerhafter Schutz.
Speziell abgestimmte Abschlussleiste für einen präzisen und technisch sauberen Übergang zwischen Überlaufrinne und angrenzender Konstruktion.
• Widerstandsfähige Oberflächenausführung
U-Profil Alueloxiert mit einer Zusatzbeschichtung auf 25 μm.
Die Beschichtung schützt dauerhaft vor Korrosion, Witterungseinflüssen und chemischer Belastung im Poolbereich.
Warum 25 µm Eloxal sinnvoll ist
Standard innen: ~10–15 µm
Außen empfohlen: ≥20 µm
25 µm = hohe Witterungsbeständigkeit
• UV-stabil
• korrosionsfest
• weniger Fleckenbildung
• U-Profil in 2 Breiten erhältlich
L: 2 Meter
15 / 10 / 15
15 / 15 / 15

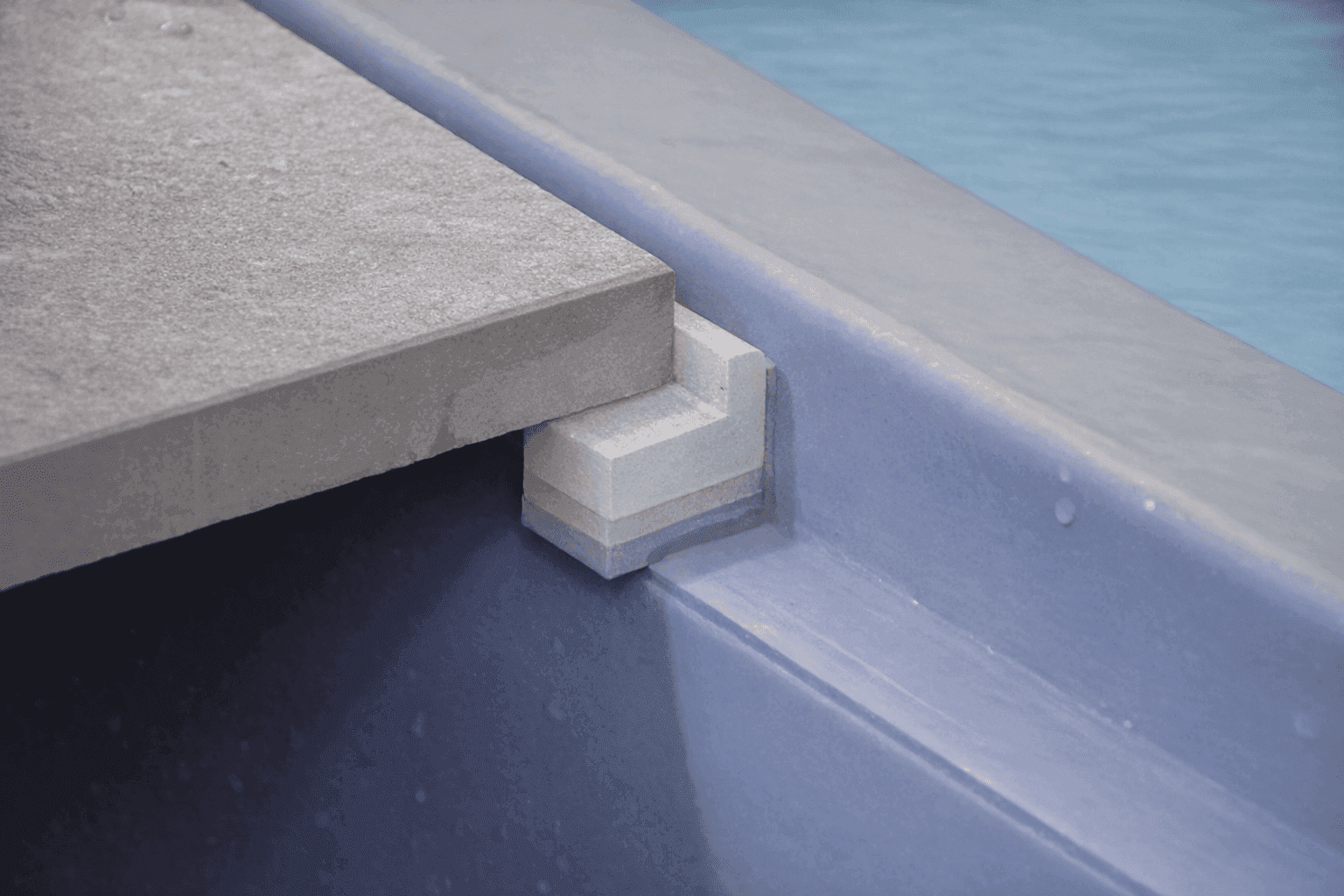

Distanzauflager
Flexible Höhenanpassung für Steineinlagen
Die Distanzauflager sind serienmäßig in Winkel-Form hergestellt, um den Abstand wasserseitig sowie außenbelagseitig mit 8 mm laut Norm zu gewährleisten, dies hat den Vorteil, dass das Wasser vom Pool optimal in die Überlaufrinne einfließen kann. Weiters können die Auflager in der Höhe reduziert werden um die Standardstärken der Steinbeläge von 2 cm auf 2,5 cm bis max. 3 cm anzupassen. Dies hat den Vorteil dass der Belag in der Rinne zu dem Belag außen nahezu auf dem gleichen Niveau angepasst werden kann.
Die Auflager sind Chemie beständig, PVC verträglich und geräuscharm.
Die Distanzauflager sind auf Silikonbasis hergestellt, um den Stein eine rutschfeste Auflage in der Rinne bei entsprechenden bauseitigen Belagszuschnitt zu gewährleisten.
Auflagerstärke höhenjustierbar H 20 mm, H 15 mm oder H 10 mm,
für Steineinlagen-Höhe H 20 mm, H 25 mm oder H 30 mm
max. Auflagerabstand 30 cm
Stückzahl bei Steineinlage 60 cm

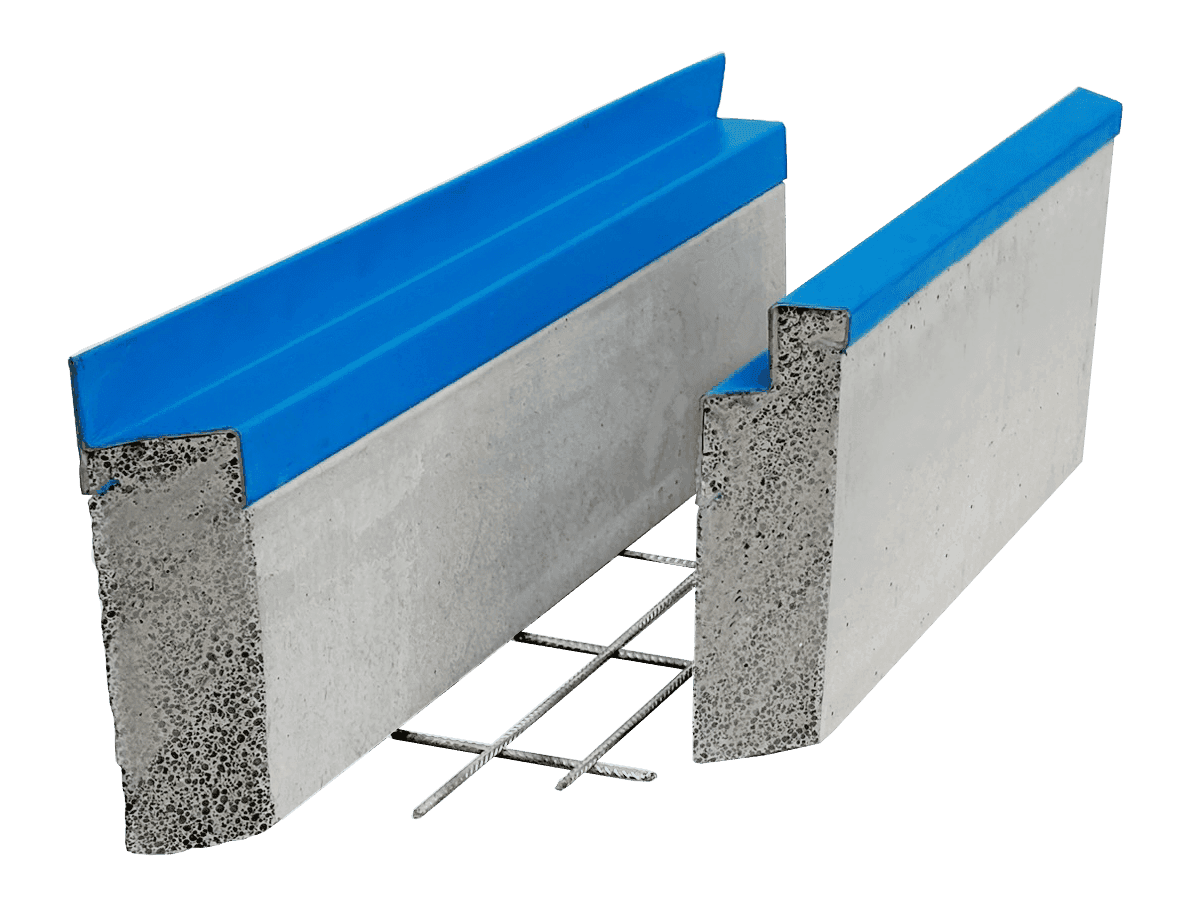

Gehrungsschnitt
Eckschnitte
Die Aqualite-Rinnen können werkseitig an allen vier Ecken mit Gehrungsschnitten (45°) ausgeführt werden.
Dabei treffen jeweils zwei Rinnenelemente mit einem rechten und einem linken Gehrungsschnitt aufeinander, sodass eine saubere und geschlossene Ecke entsteht.

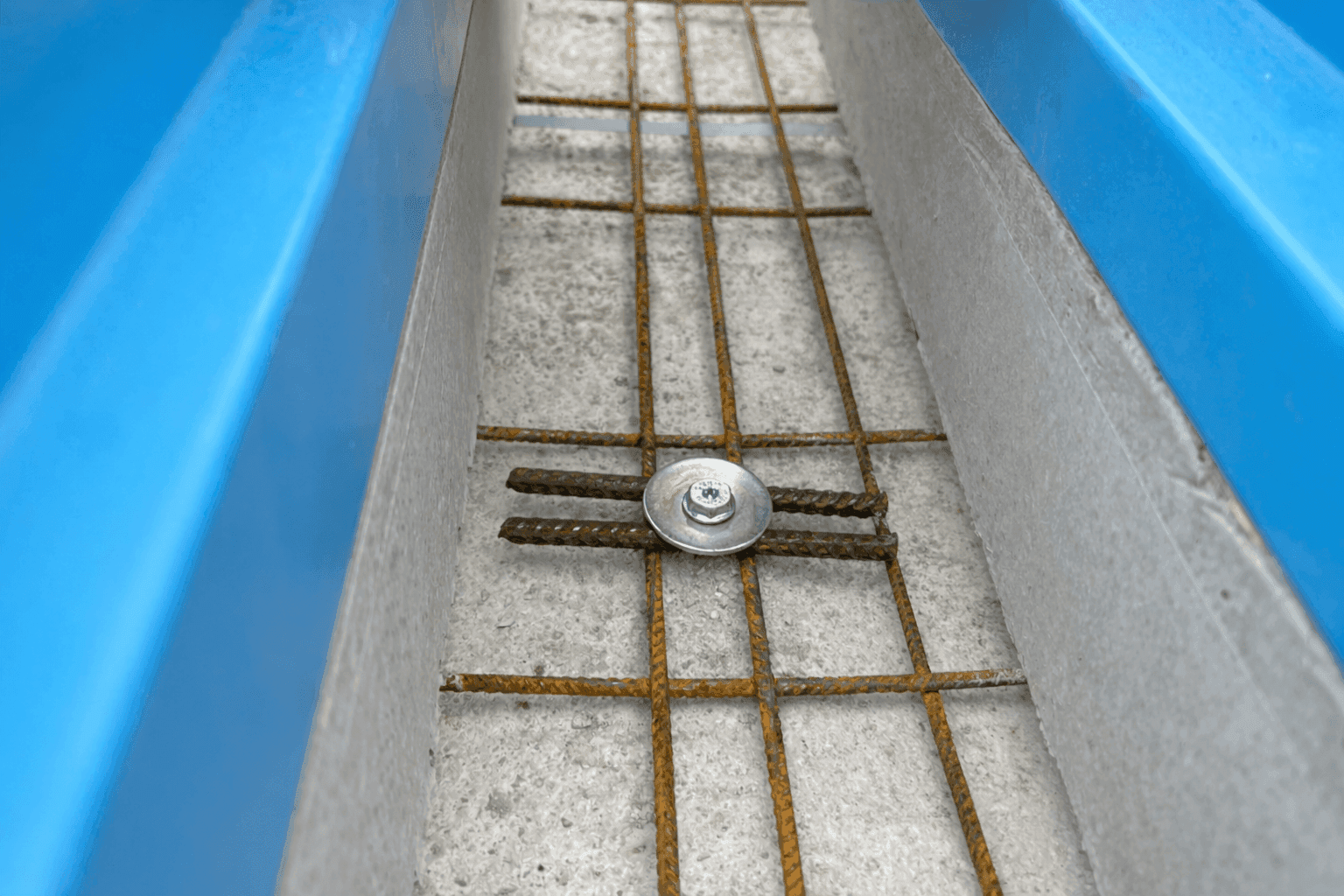

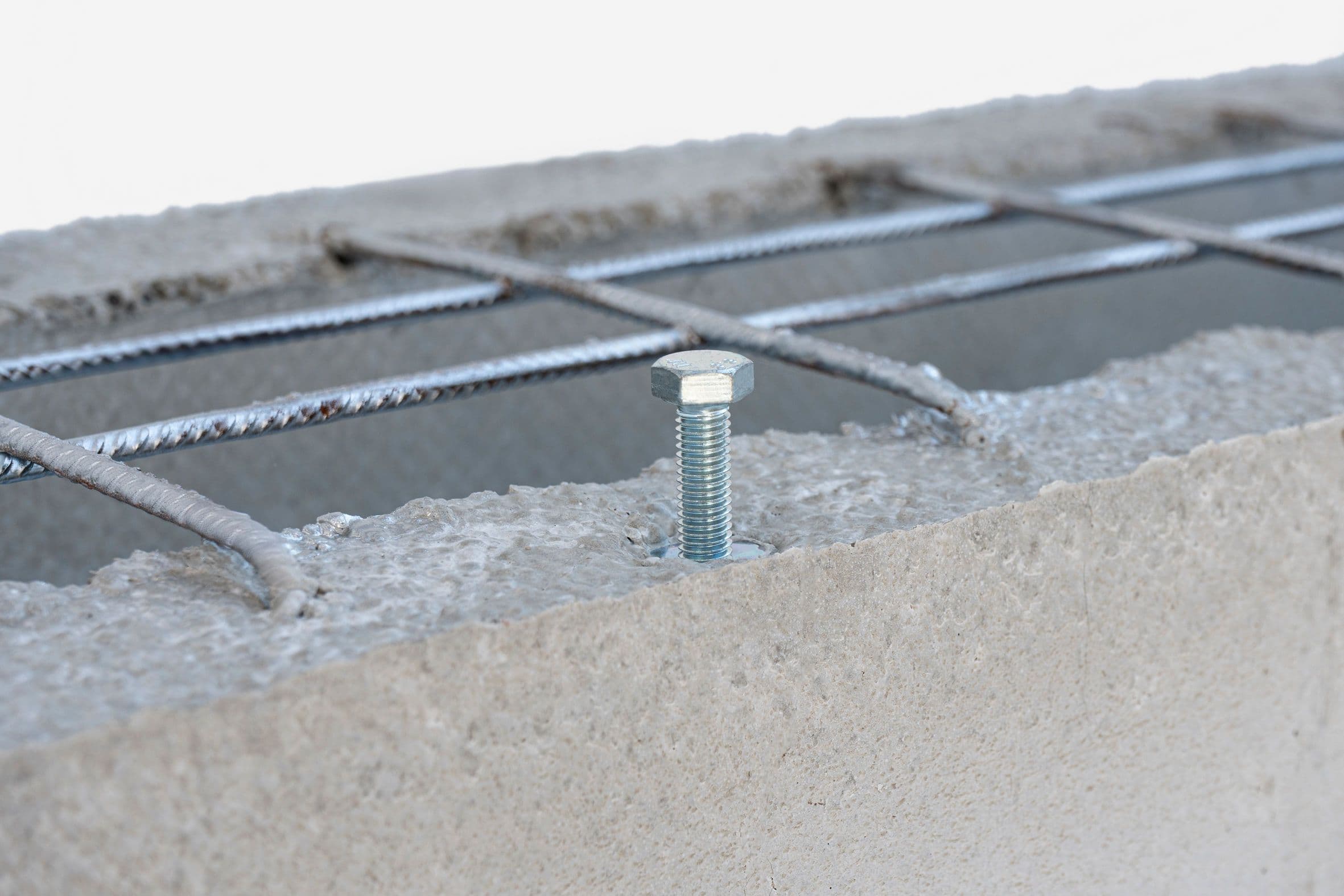

Mechanische Fixierung
Befestigungsmaterial
für die mechanische Fixierung der Rinnenelemente am Beckenkopf
Pro Rinnenelement:
2 Stück Schrauben: HILTI HUS3_h 6 L 80
2 Stück Beilagscheiben: HILTI A10, 5/40 Zn HV200 ISO 7089
4 Stück Baustahleisen: L = 15cm, D = 8mm
Geräuschunterdrückungsplatte
Effektive Reduzierung von Ablaufgeräuschen
Geräuschunterdrückungsplatte für Überlaufrinnen
Die speziell entwickelte Geräuschunterdrückungsplatte reduziert Ablaufgeräusche in Überlaufrinnen nahezu vollständig. Sie verschließt den Ablaufbereich der Rinne gezielt und sorgt durch das beidseitige Wehr für ein deutlich ruhigeres und kontrollierteres Ablaufverhalten.
Die Platte wird vor Ort an die jeweilige U-förmige Rinne angepasst und kann dadurch universell bei unterschiedlichsten Ablaufrinnen eingesetzt werden. Das System ist flexibel einsetzbar, montagefreundlich und speziell dafür ausgelegt, störende Holler- und Strömungsgeräusche wirksam zu minimieren.
